温馨提醒：图片仅供参考，商品以实物为准

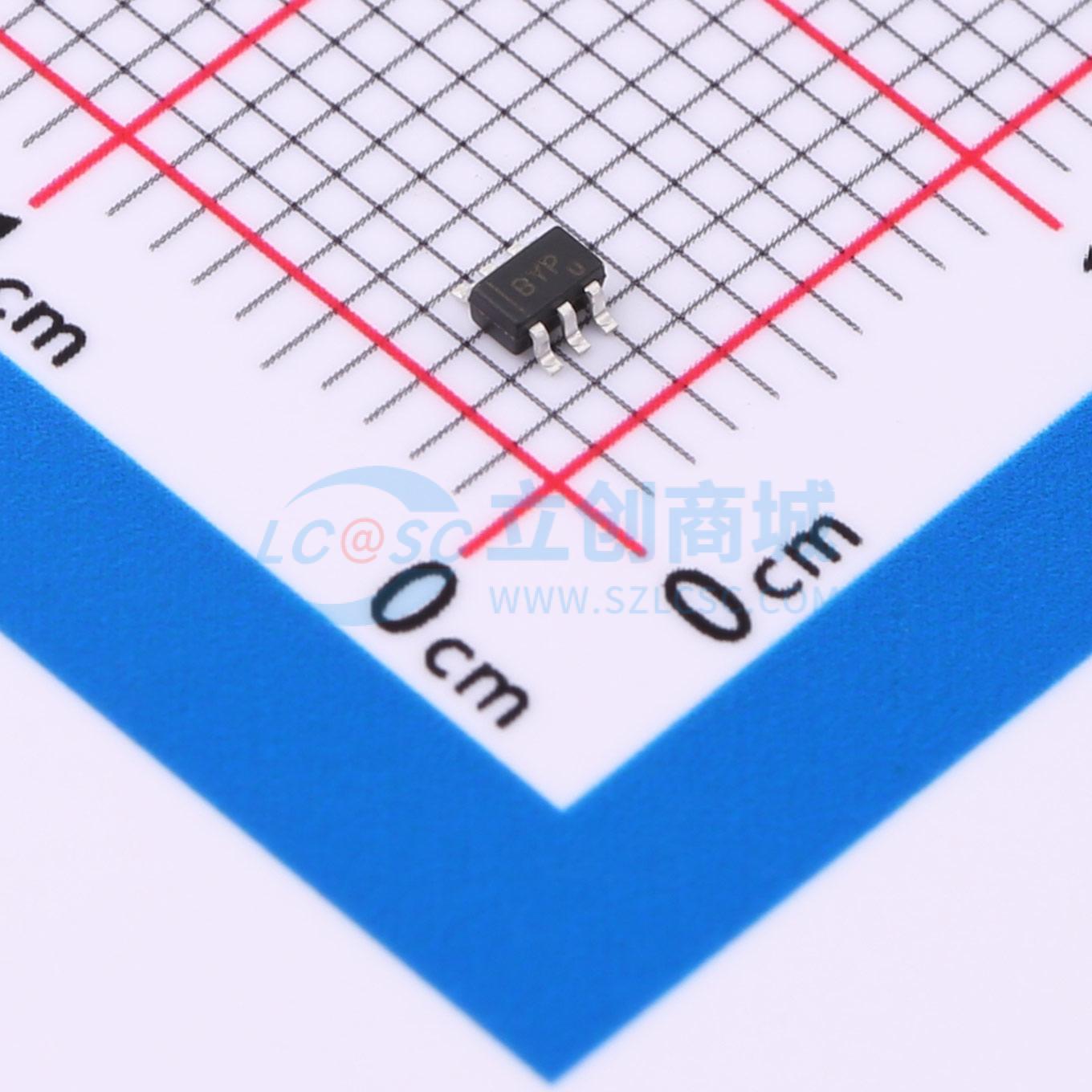

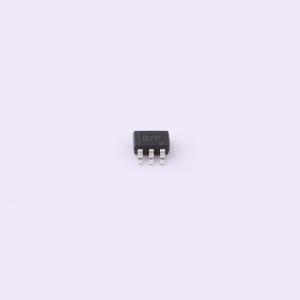

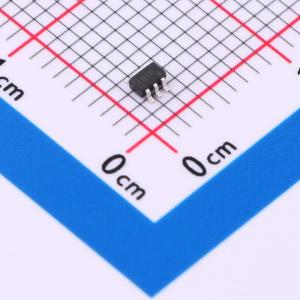

TPD4E1B06DCKR(UMW)
单向ESD 5.5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPD 4E1U06是一款基于四通道单向瞬态电压抑制器（TVS）的静电放电（ESD）保护二极管，具有超低电容。该器件的ESD冲击耗散值高于IEC 61000 - 4 - 2国际标准规定的最高水平。其0.8 pF的线路电容使其广泛适用于各种应用的输出电流检测电阻器和运算放大器。典型应用领域包括HDMI、USB 2.0、MHL和DisplayPort。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TPD4E1B06DCKR(UMW)
- 商品编号
- C19723972
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.028333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
