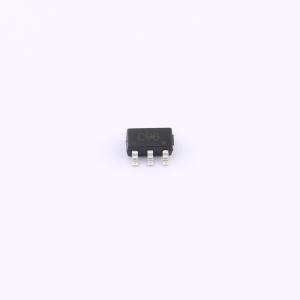

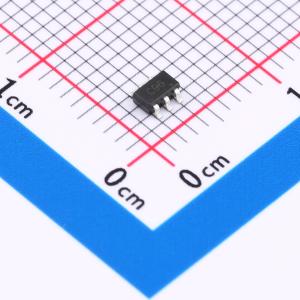

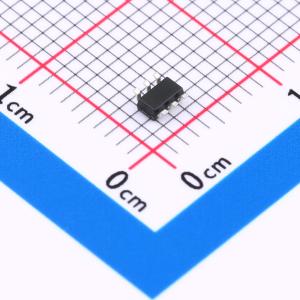

温馨提醒：图片仅供参考，商品以实物为准

099-04AT1G

ESD 5V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 099 - 04AT1G是一款四通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管
品牌名称: UMW(友台半导体)
商品型号: 099-04AT1G
商品编号: C19723968
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

099-04AT1G是一款4通道超低电容轨钳位ESD保护二极管阵列。每个通道由一对ESD二极管组成，可将正或负ESD电流导向正或负轨。在正负电源轨之间的阵列中集成了一个齐纳二极管。在典型应用中，负轨引脚（指定为GND）与系统地相连。正ESD电流通过ESD二极管和齐纳二极管导向地，正ESD电压被钳位到齐纳电压。

商品特性

4通道ESD保护
提供符合IEC61000-4-2 4级的ESD保护 - ±15 kV空气放电 - ±8 kV接触放电
通道I/O到地电容：0.9 pF（最大值）
通道I/O到I/O电容：0.45 pF（最大值）
低钳位电压
低工作电压
改进的齐纳结构
优化封装，便于高速数据线PCB布局

应用领域

HDMI / DVI端口
Display Port接口
10M / 100M / 1G以太网
USB 2.0接口
VGA接口
平板显示器 / 电视
个人电脑 / 笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	150W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	四路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.45pF；0.9pF
