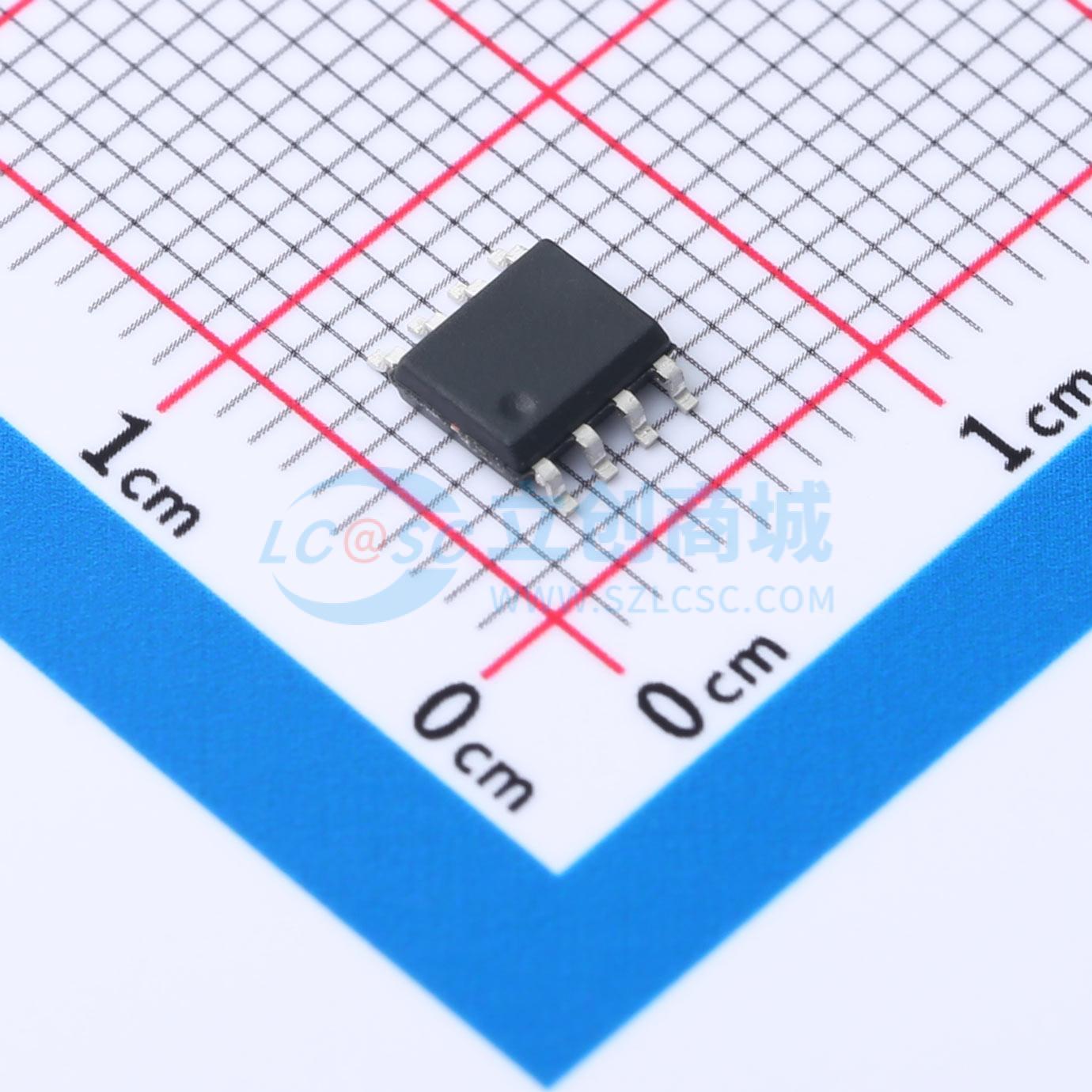

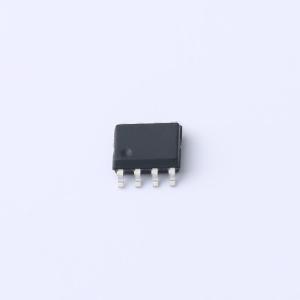

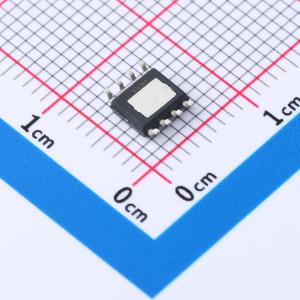

RA62I04M

闪光器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RA62I04M是一款应用于闪光控制器专用芯片，内部合封MOS管AP3404MI，最大可驱动70W白炽灯。外围仅需一个1uF电容（1uF 10V）即可构成完整的闪光控制器线路，大幅降低方案成本，提升生产效率，降低产品失效率，提升产品品质。芯片兼容现有的线路串接设计，只需串接在转弯灯的供电线路上即可实现闪光控制功能，应用便捷；降低了系统成本；芯片内置固定频率振荡器，并且有完善的温度补偿、电压补偿，保障系统在不同的应用环境下仍然保持精确的闪烁频率（75Hz），均匀稳定工作。
品牌名称: radiolink(锐迪联)
商品型号: RA62I04M
商品编号: C19723955
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.125克(g)

商品参数

商品概述

RA62I04M是一款应用于闪光控制器专用芯片，内部合封MOS管AP3404MI，最大可驱动70W白炽灯。外围仅需一个1uF电容（1uF 10V）即可构成完整的闪光控制器线路，大幅降低方案成本，提升生产效率，降低产品失效率，提升产品品质。芯片兼容现有的线路串接设计，只需串接在转弯灯的供电线路上即可实现闪光控制功能，应用便捷；降低了系统成本；芯片内置固定频率振荡器，并且有完善的温度补偿、电压补偿，保障系统在不同的应用环境下仍然保持精确的闪烁频率（75Hz），均匀稳定工作。可使闪光控制器系统整体工作性能相对于常见的分离元器件方案实现质的提升。芯片内置多重保护机制，防止在部分异常应用下闪光控制器以及电瓶车上相关供电线路发生损坏，并且能够在应用回复正常后自动解决保护。提升闪光控制器自身可靠性的同时，降低电瓶车整车返修概率。

商品特性

内部集成时钟电路，闪烁频率稳定
逐个周期负载短路限流保护
保护后自恢复功能
外围仅需一颗电容：CEXT&VSS之间加不小于10V 1uF的电容
芯片电源输入12V
兼容现有闪光控制器双线接口设计
闪烁频率75Hz

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	开关频率	1.25Hz
	通道数	-
	特性	短路保护(SCP)

	属性	参数值
	拓扑结构	-
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
