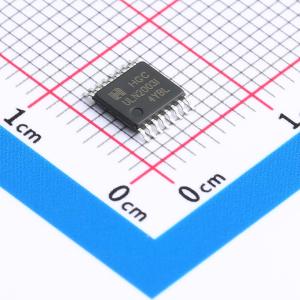

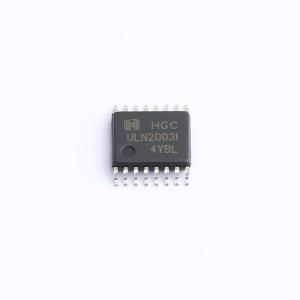

ULN2003IPWRG
七路高增益达林顿阵列功率驱动集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ULN2003是高耐压、大电流达林顿陈列，由七个硅NPN达林顿管组成。所有单元共用发射极，每个单元采用开集电极输出。为了提高输出效率，减小漏电，单元内部设计了镇流二极管以及适当的基一射极电阻。ULN2003的每一对达林顿都串联了一个2.7K的基极电阻，在5V的工作电压下能与TTL和CMOS电路兼容，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- ULN2003IPWRG
- 商品编号
- C19723746
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.23628克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 集电极漏电流(Icex) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 100uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 5uA |
