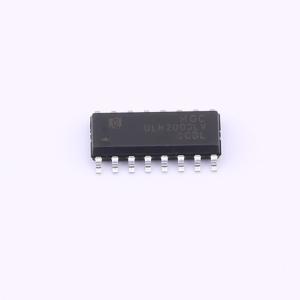

温馨提醒：图片仅供参考，商品以实物为准
ULN2003LVDRG
7通道高电流灌电流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ULN2003LV 是多通道灌电流驱动器，由 7 通道输出级组成。ULN2003LV 灌电流驱动器具有 7 个低输出阻抗驱动器，可将片上功耗降至最低，是实际应用中广受欢迎的 ULN2003A 系列的低功耗升级版。在驱动典型的 12V 继电器线圈时，与 ULN2003A 相比，ULN2003LV 的功耗降低 12 倍
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- ULN2003LVDRG
- 商品编号
- C19723745
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3452克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 140mA | |
| 最大输入电压(VI) | 5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 集电极漏电流(Icex) | 0.5uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 750mV | |
| 输入电流(on) | 12uA | |
| 输入电流(off) | 250nA | |
| 正向压降(Vf) | 1.2V | |
| 反向电流(Ir) | - | |
| 输入电容(Ci) | - | |
| 类型 | BJT |
