温馨提醒：图片仅供参考，商品以实物为准

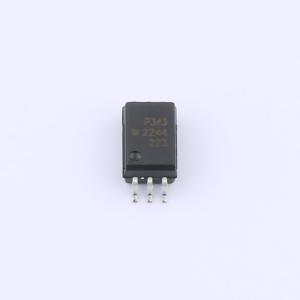

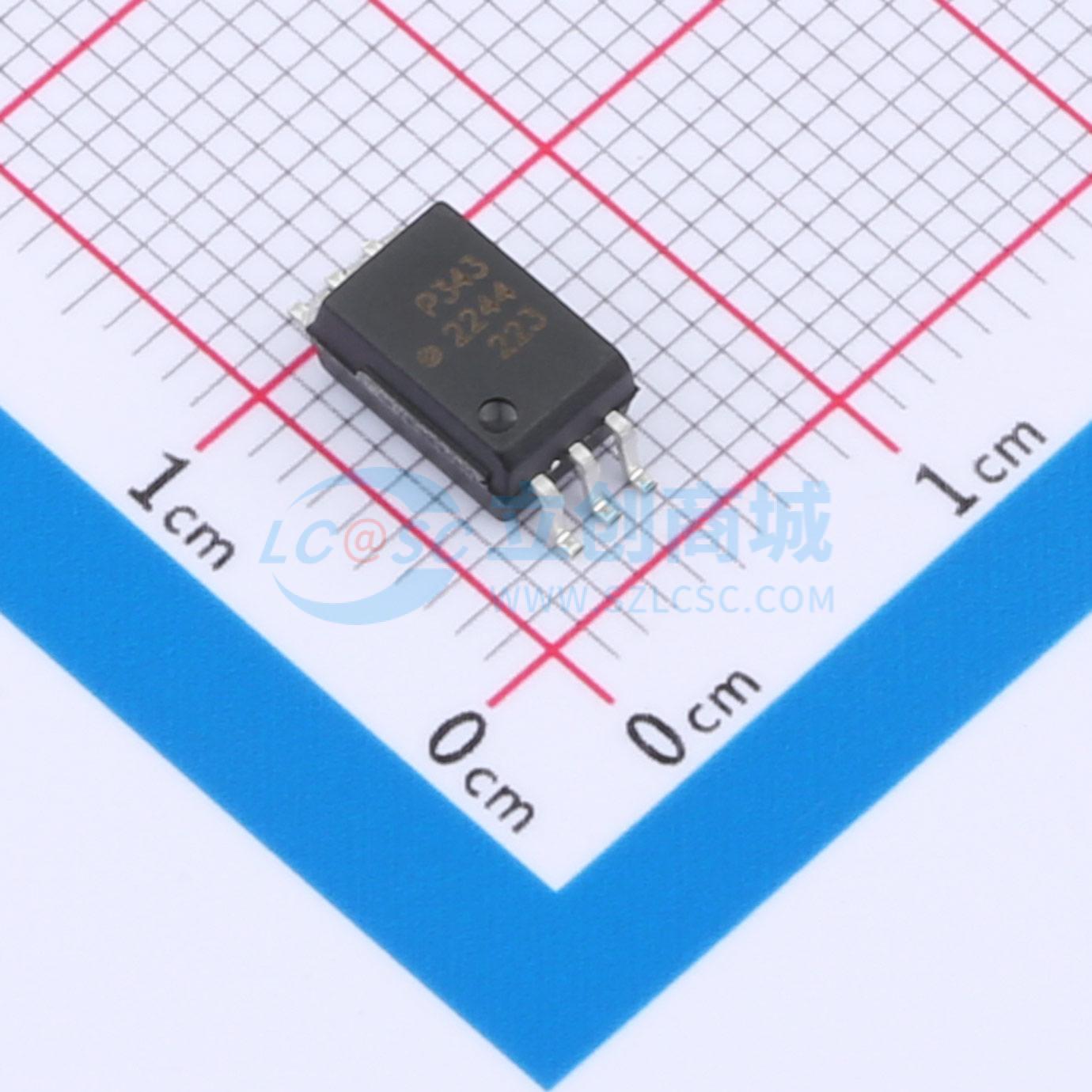

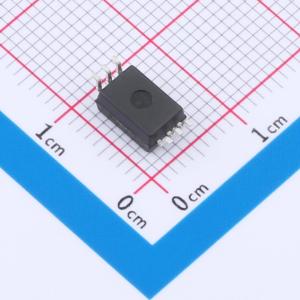

ACPL-P343-000E
DC 3.75kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 包含一个AlGaAs LED，该LED通过光耦合到具有功率输出级的集成电路。此光耦合器非常适合驱动用于电机控制逆变器应用中的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200V/200A的IGBT。对于额定值更高的IGBT，该光耦合器可用于驱动分立功率级，该功率级驱动IGBT栅极。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-P343-000E
- 商品编号
- C19673754
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.55V | |
| 输出电流 | 4A | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 上升时间(tr) | 43ns | |
| 下降时间 | 40ns | |
| 工作温度 | -40℃~+105℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 745mW | |
| 正向电流(If) | 16mA |
