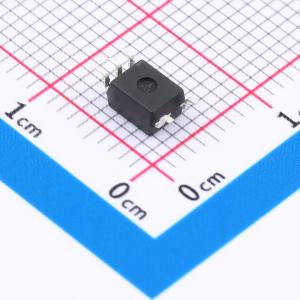

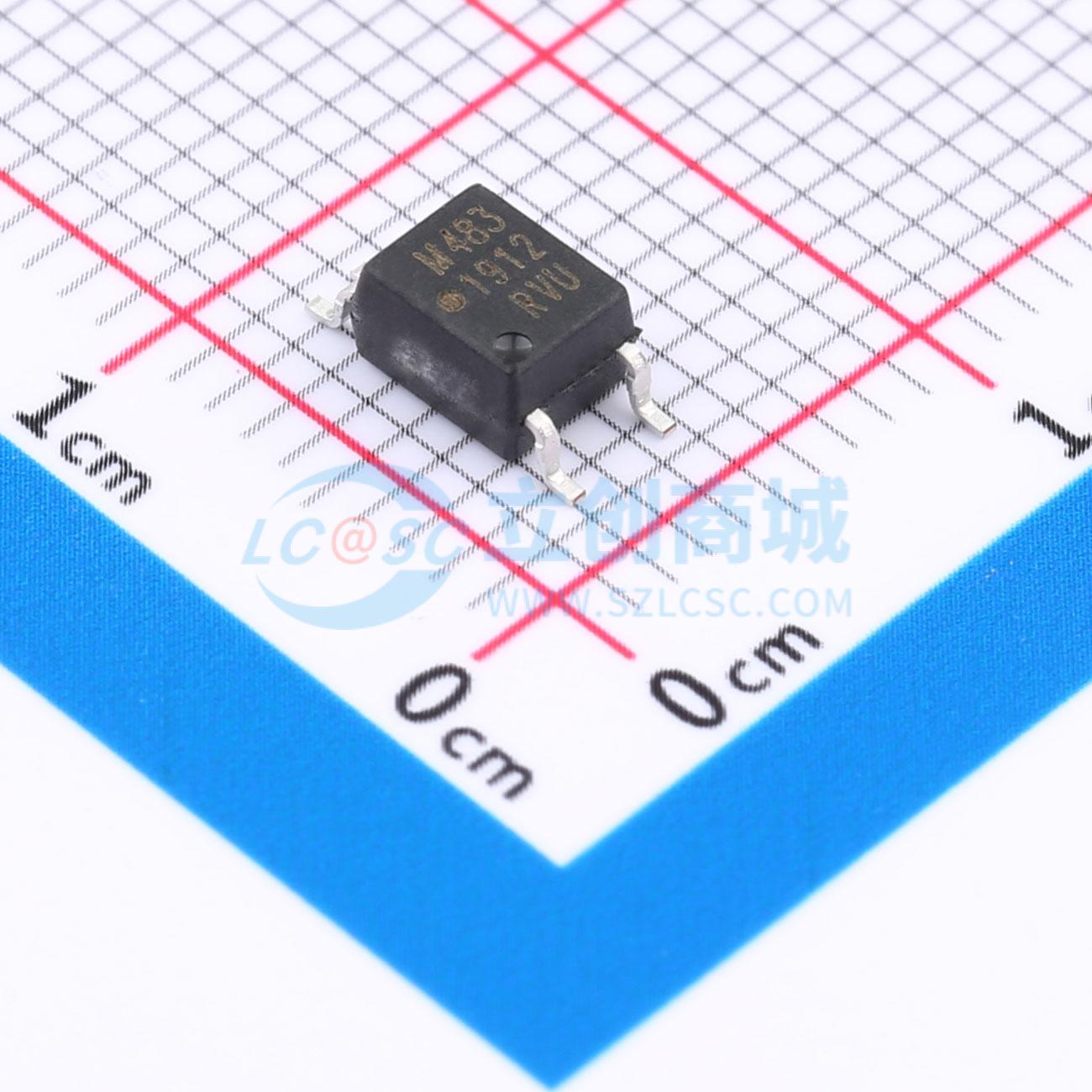

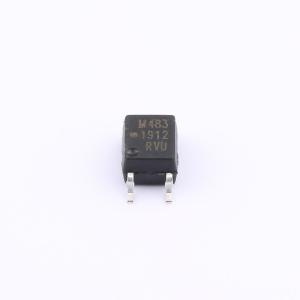

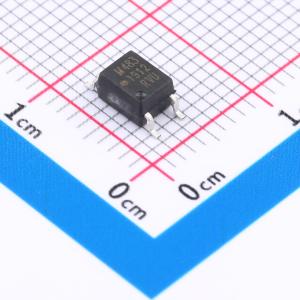

温馨提醒：图片仅供参考，商品以实物为准
ACPL-M483-000E
ACPL-M483-000E
- 描述
- 高速光耦合器包含一个AlGaAs LED和带有内置施密特触发器的光电探测器，可提供逻辑兼容的波形，无需额外的波形整形。图腾柱输出无需上拉电阻，可直接驱动智能功率模块或栅极驱动器。器件间的传播延迟差异最小化，使这些光耦合器成为通过减少开关死区时间来提高逆变器效率的优秀解决方案。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-M483-000E
- 商品编号
- C19673760
- 商品封装
- SOIC-5
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 120ns | |
| 传播延迟 tpHL | 120ns | |
| 输入阈值电流(FH) | 2.2mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 145mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA |
