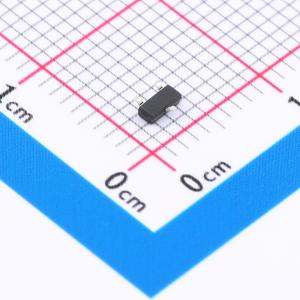

GR2188A22M3G
同步整流DC-DC变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR2188Axx系列芯片是采用CMOS工艺制造的低静态电流的PFM开关型同步整流DC/DC升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰，非常适合应用于电池供电的设备仪器。
- 品牌名称
- GR(国睿)
- 商品型号
- GR2188A22M3G
- 商品编号
- C19631816
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.040436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5V | |
| 输出电压 | 2.2V | |
| 输出电流 | 100mA | |
| 开关频率 | 250kHz | |
| 工作温度 | -20℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
GR2188Axx系列芯片是采用CMOS工艺制造的低静态电流的PFM开关型同步整流DC/DC升压转换器。该系列芯片采用先进的电路设计和制造工艺，极大地改善了开关电路固有的噪声问题，减小对周围电路的干扰，非常适合应用于电池供电的设备仪器。
商品特性
- 低功耗：15μA（典型值）
- 外围简单
- 宽工作电压范围：0.9V~5V
- 高精度输出：±2.5%
- 输出电压范围：1.8V~3.6V（按0.1V每级差）
- 封装形式：SOT23 - 3，SOT23 - 5，SOT89 - 3
应用领域
- 1 - 3节电池供电的电子设备
- LED手电筒、LED灯、LED背光源
- 无线鼠标、无线键盘、照相机、摄像机、PDA、手持电话、电动玩具等便携设备
