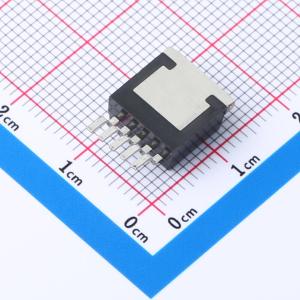

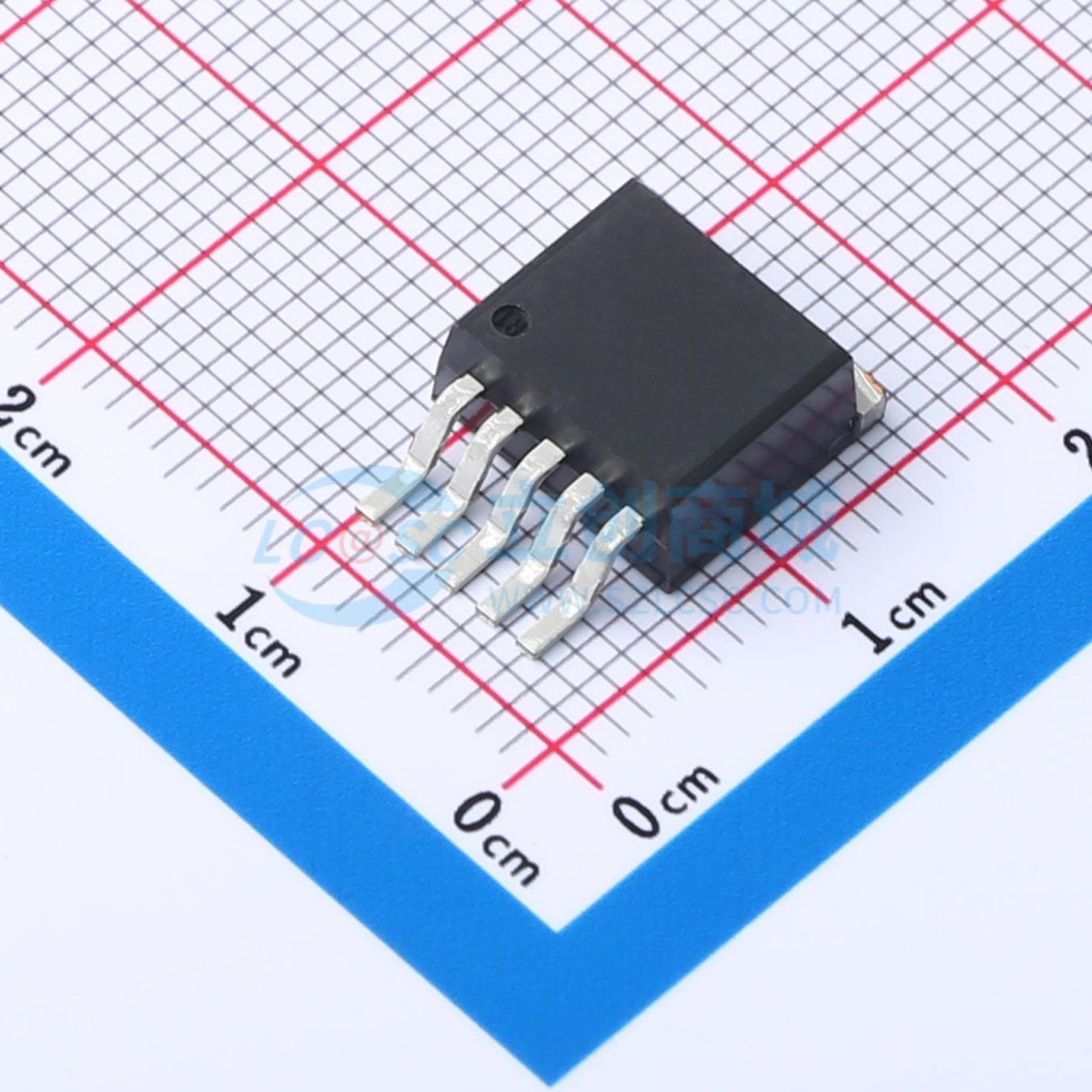

LM2596S-3.3

DC-DC开关型降压变换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2596-xx系列是一款由固定频率为170kHz的PWM控制的DC/DC开关型降压转换器。主要由内部频率补偿、固定频率振荡器、内置过流保护、功率开关控制等电路组成，能够驱动3A负载，具有高效率、低纹波、良好的线性和负载调整能力。仅需少量的外部元件，就能实现DC/DC降压稳压的功用，非常简单实用。
品牌名称: GR(国睿)
商品型号: LM2596S-3.3
商品编号: C19631822
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 2.107克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2596-xx系列是一款由固定频率为170kHz的PWM控制的DC/DC开关型降压转换器。主要由内部频率补偿、固定频率振荡器、内置过流保护、功率开关控制等电路组成，能够驱动3A负载，具有高效率、低纹波、良好的线性和负载调整能力。仅需少量的外部元件，就能实现DC/DC降压稳压的功用，非常简单实用。 PWM控制电路能够将占空比线性地从0调整到100%。具有外部使能控制开启功能，当过流发生时，内置的第二个过流保护模块启动，使PWM频率从170kHz减小到50kHz。

商品特性

内置热关断功能
内置过流保护功能
内置第二过流保护功能
良好的线性和负载调整能力
具有迟滞功能的ON/OFF引脚
TTL关机能力
内部集成高效的功率开关管
高效率
外围简单
宽输入电压范围：4.5V~40V
固定输出电压：3.3V、5V、12V等
可调输出电压范围：1.3V~37V（可调）
高精度输出：±24%
固定开关频率：170kHz
最大占空比：100%
最大输出电流能力：3A
最小线性跌落压降：1.5V
封装形式：T0220-5L，T0263-5L

应用领域

LCD液晶显示器和液晶电视机
ADSL调制解调器
LED照明灯、LED背光源
数码相框
电信/网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	170kHz
	工作温度	-20℃~+70℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	固定
