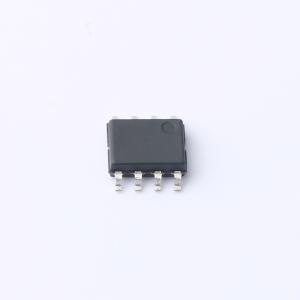

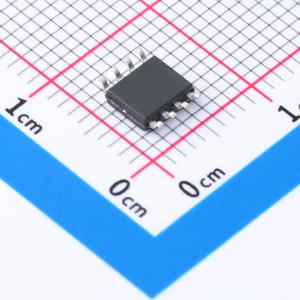

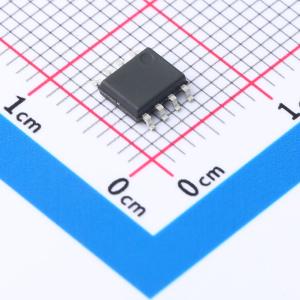

GR1509-5.0
GR1509-5.0 DC-DC开关型降压变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- GR1509-5.0是一款由固定频率为170kHz的PWM控制的DC/DC开关型降压转换器。主要由内部频率补偿、固定频率振荡器、内置过流保护、功率开关控制等电路组成,能够驱动2A负载,具有高效率、低纹波、良好的线性和负载调整能力。仅需少量的外部元件,就能实现DC/DC降压稳压的功用,非常简单实用。
- 品牌名称
- GR(国睿)
- 商品型号
- GR1509-5.0
- 商品编号
- C19631828
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.225023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 170kHz | |
| 工作温度 | -20℃~+70℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
GR1509 系列是一款由固定频率为170kHz的PWM控制的DC/DC开关型降压转换器。主要由内部频率补偿、固定频率振荡器、内置过流保护、功率开关控制等电路组成，能够驱动2A负载，具有高效率、低纹波、良好的线性和负载调整能力。仅需少量的外部元件，就能实现DC/DC降压稳压的功用，非常简单实用。 PWM控制电路能够将占空比线性地从0调整到100%。具有外部使能控制开启功能，当过流发生时，内置的第二个过流保护模块启动，使PWM频率从170kHz减小到50kHz。
商品特性
- 内置热关断功能
- 宽输入电压范围：4.5V~40V
- 内置过流保护功能
- 固定输出电压：3.3V、5V、12V等
- 内置第二过流保护功能
- ADJ可调输出电压范围：1.3V~37V（可调）
- 良好的线性和负载调整能力
- 高精度输出：±4%
- 具有迟滞功能的ON/OFF引脚
- 固定开关频率：170kHz
- TTL关机能力
- 最大占空比：100%
- 内部集成高效的功率开关管
- 最大输出电流能力：2A
- 高效率
- 最小线性跌落压降：1.5V
- 外围简单
- 封装形式：SOP8
应用领域
- LCD液晶显示器和液晶电视机
- 数码相框
- ADSL调制解调器
- 电信/网络设备
- LED照明灯、LED背光源
