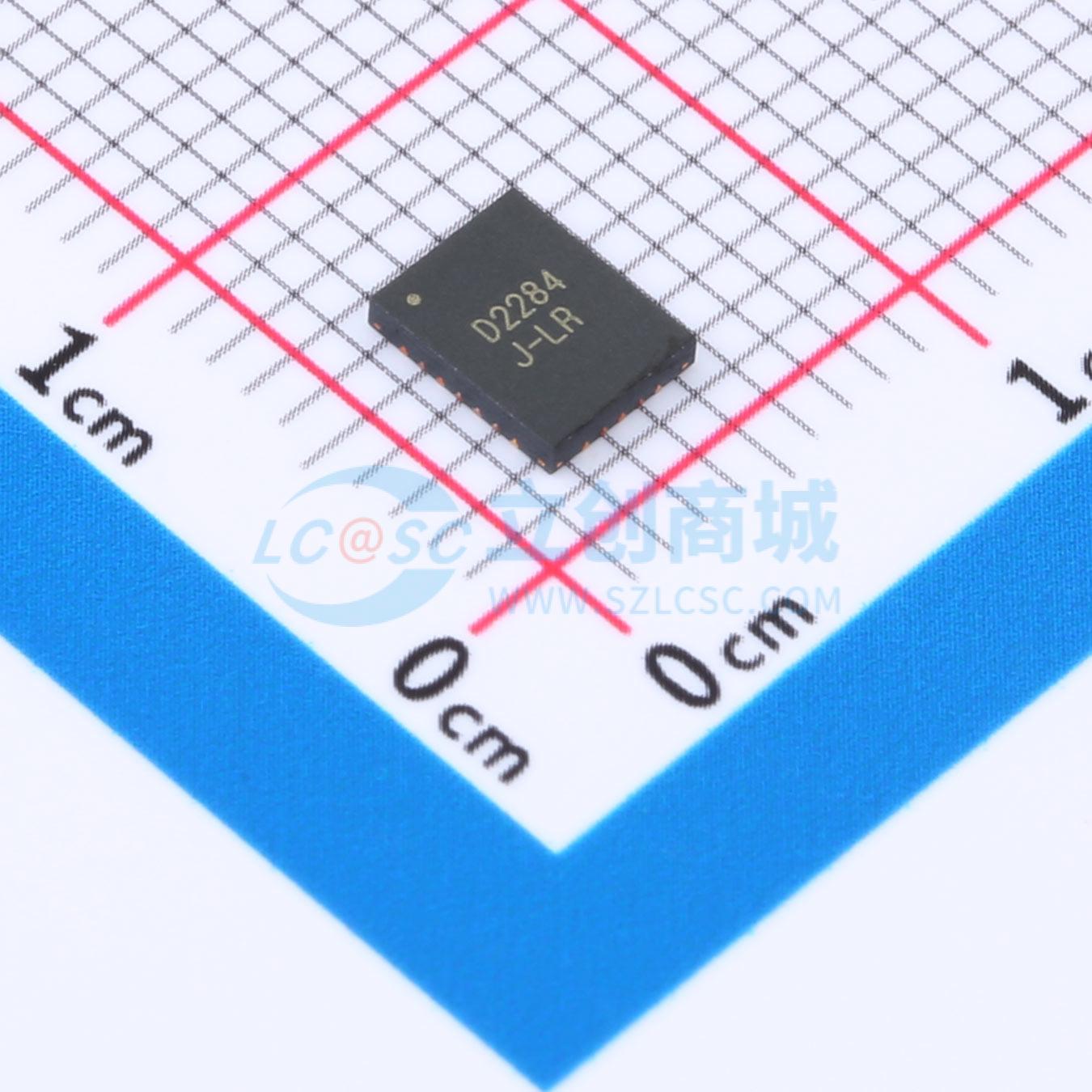

温馨提醒：图片仅供参考，商品以实物为准
LTD2284XF24/R10
模数转换器(ADC)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTD2284是一款32位分辨率、高性能的模数转换器(ADC)，提供高分辨率和低功耗操作模式，以在功耗和信噪比性能之间进行权衡。它由双通道多路复用器、低噪声可编程增益放大器(PGA)、四阶delta-sigma调制器和可编程数字滤波器组合而成。支持SPI兼容。
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTD2284XF24/R10
- 商品编号
- C19631835
- 商品封装
- QFN-24(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.083333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 32位 | |
| 通道数 | 2 | |
| 工作电压 | 1.65V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 124dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 4.096MHz；1MHz~4.096MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 4kHz；250Hz |
商品概述
LTD2284是一款32位分辨率的高性能模数转换器（ADC）。它提供高分辨率和低功耗两种工作模式，可在功耗和信噪比（SNR）性能之间进行权衡。它由一个双通道多路复用器、一个低噪声可编程增益放大器（PGA）、一个四阶 delta-sigma（Δ-Σ）调制器和一个可编程数字滤波器组合构成。它与SPI兼容。 双通道差分输入多路复用器支持多种配置，包括两个差分输入和内部自测试模式。 PGA具有高输入阻抗和低噪声特性，适用于小信号应用。 采用斩波稳定技术，可将失调、失调漂移和1/f噪声降至最低。 四阶、本质稳定的调制器提供出色的噪声和线性度性能。调制器输出由片上数字滤波器进行滤波和抽取，从而得到ADC转换结果。 数字滤波器的数据速率范围为250至4000 SPS。片上sinc滤波器、有限脉冲响应（FIR）滤波器和高通滤波器（HPF）的组合，可提供更高分辨率或更高数据速率的选择。增益和失调比例寄存器支持系统校准。 同步功能允许外部事件触发ADC转换，在施加同步脉冲时，还能使多个LTD2284同步工作。掉电输入可使ADC进入掉电模式，以降低功耗并重置寄存器设置。SPI兼容性允许并行ADC共享一个公共串行总线。 LTD2284采用紧凑的24引脚、5 mm×4 mm QFA封装，工作温度范围为-40 °C至+85 °C，最大工作温度范围为-50 °C至+125 °C。
商品特性
- 可选工作模式
- 低功耗模式：
- 12 mW（PGA = 1、2、4和8）
- 128 dB SNR（250 SPS，PGA = 1）
- 高分辨率模式：
- 18 mW（PGA = 1、2、4和8）
- 130 dB SNR（250 SPS，PGA = 1）
- 总谐波失真（THD）：–120 dB
- 共模抑制比（CMRR）：110 dB
- 双通道差分多路复用器
- 低噪声可编程增益放大器
- 本质稳定的四阶Δ-Σ调制器
- 快速响应的超量程检测器
- 灵活的数字滤波器：
- sinc + FIR + IIR（可选）
- 线性或最小相位选项
- 可编程高通滤波器
- 增益和失调校准
- 同步功能
- SPI兼容性
- 模拟电源：5 V
- 数字电源：1.8 V至3.3 V
应用领域
- 能源勘探
- 地震监测
- 高精度仪器仪表
