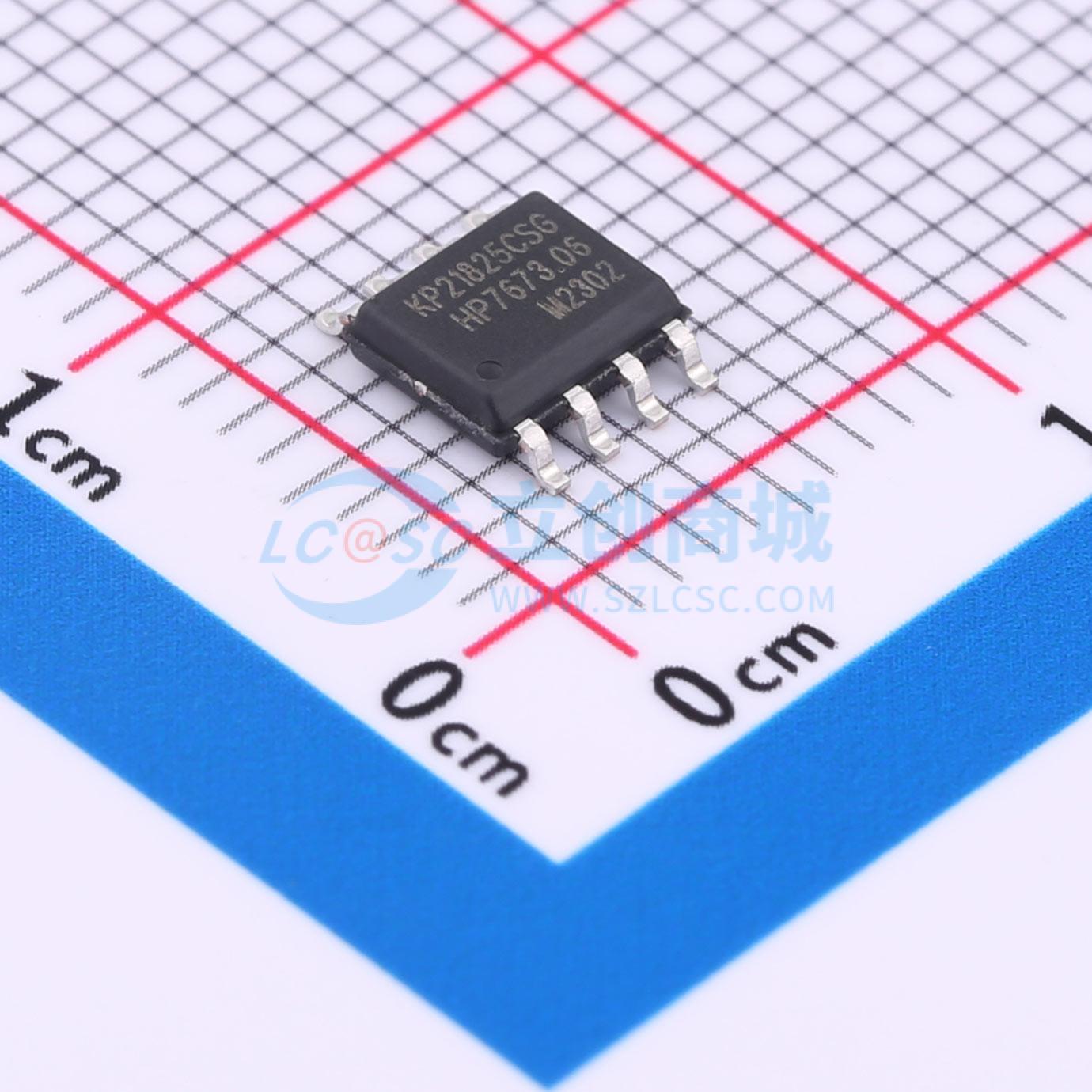

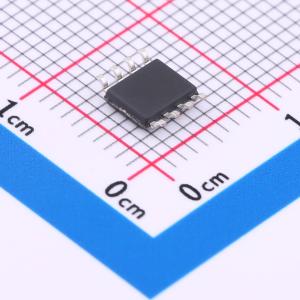

KP21825CSGA
带单点失效保护的高效率准谐振式恒压恒流原边控制功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KP2182X是一款高性能准谐振式原边控制功率开关，尤其适合于充电器应用。在满载输出条件下，KP2182X在全部输入电压范围内均工作在准谐振模式，以此获得优异的效率和温升性能。 采用KP2182X可以工作无异音，同时可保证优异的动态性能。
- 商品型号
- KP21825CSGA
- 商品编号
- C19631834
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 最大连续电流 | 2.7A | |
| 工作电压 | 9V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 1.8Ω | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过压保护(OVP)；短路保护(SCP)；过温保护(OTP) |
商品概述
KP2182X是一款高性能准谐振式原边控制功率开关，尤其适合于充电器应用。在满载输出条件下，KP2182X在全部输入电压范围内均工作在准谐振模式，以此获得优异的效率和温升性能。 采用KP2182X可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能和线电压的恒流补偿功能，可获得高性能的恒压恒流输出表现。 KP2182X集成有多种保护功能：VDD欠压保护(UVLO)、VDD过压保护 (VDD OVP) 、逐周期限流保护 (OCP)、短路保护 (FB SLP) 、过压保护 (FBOVP) 、过热保护和VDD钳位等。 KP2182X还集成有电源系统单点失效保护，在FB上拉电阻开路、FB下拉电阻开路、FB下拉电阻短路、输出二极管或者SR短路、变压器绕组短路、RCS开路、IC GND管脚开路等故障条件下均能可靠保护。
商品特性
- 集成功率MOSFET
- 高效率准谐振式原边控制
- 高精度恒压、恒流输出
- 待机功耗 <75mW@265Vac
- 多模式原边控制方式
- 工作无异音
- 优异的动态响应
- 优化的EMI性能
- 内置线损补偿
- 集成单点失效保护
- 集成完善的保护功能：短路保护 (FB SLP)、过温保护 (OTP)、FB过压保护 (FB OVP)、VDD过欠压保护和钳位保护
- 封装形式SOP - 7/8、DIP - 8、ASOP - 6
应用领域
- 手机充电器
- 交流适配器
