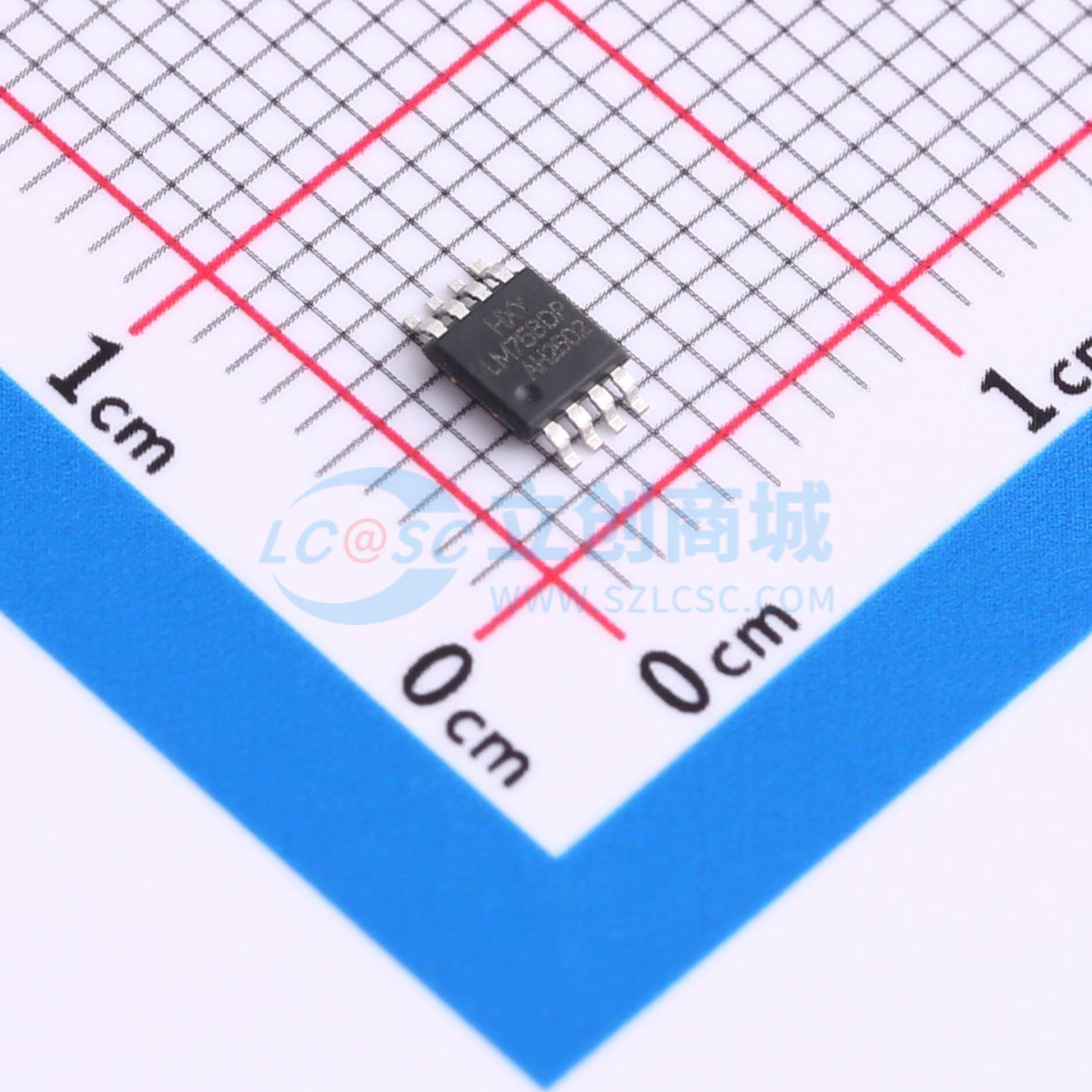

温馨提醒：图片仅供参考，商品以实物为准
LM75BDP-HXY
温度-55~+125℃ 精度±3℃ 电压2.8V~5.5V I2C
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款精密MSOP-8封装的温度传感器，具备±3℃的高精度测量能力，专为窄小空间设计，实现高效能温控。工作温度范围覆盖55℃至+125℃，广泛适用于各种严苛环境下的温度监控和数据采集应用，确保系统在宽温区间内准确可靠运行。
- 商品型号
- LM75BDP-HXY
- 商品编号
- C19627015
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+125℃ | |
| 精度 | ±2℃ | |
| 工作电压 | 2.8V~5.5V | |
| 待机电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C | |
| 温度转换时间 | 10ms | |
| 温度分辨率 | 11bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；低功耗待机 |
商品概述
LM75BDP是一款内置带隙温度传感器和11位sigma-delta模数转换器的数字温度传感器，并提供过热报警功能。它支持正常工作和低功耗两种工作模式。在正常工作模式下，芯片周期性地监测环境温度；在低功耗模式下，芯片关闭，功耗降至最低。 LM75BDP通过两线I²C总线接口与控制器通信，内部包含多个数据寄存器：配置寄存器，用于存储芯片的工作模式、OS工作模式、OS极性、OS错误队列等设置；温度寄存器，用于存储检测到的数字温度值；过热报警和滞后寄存器，用于存储用户可编程的过热关断阈值和迟滞阈值。I²C串行接口提供3个可选的逻辑地址引脚，支持在同一总线上连接多达8个器件。
商品特性
- 工作电压范围：2.8V ~ 5.5V
- 温度测量范围：-55℃ ~ 125℃
- 温度测量精度：在25℃ ~ 100℃范围内为±2℃；在-55℃ ~ 125℃范围内为±3℃
- 温度分辨率：11位ADC，分辨率为0.125℃
- 接口类型：兼容I²C总线接口，支持3位逻辑地址，同一总线可连接多达8个器件
- 待机电流：< 1μA
- 工作频率范围：20Hz至400kHz，支持总线故障超时保护机制
- 温度阈值及迟滞值可由外部设置
- 上电后独立运行
- 封装形式：MSOP-8
- 兼容NXP的LM75B器件
应用领域
- 温度控制系统
- 个人电脑
- 电子设备
- 工业控制
