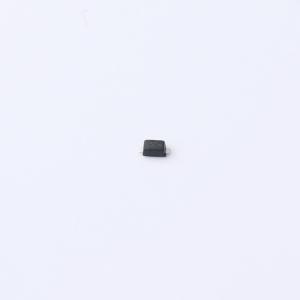

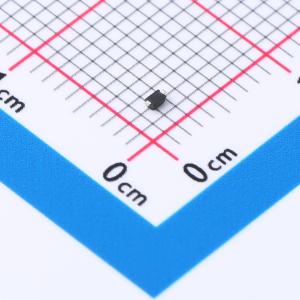

温馨提醒：图片仅供参考，商品以实物为准
LESD5D5.0CT1G-HXY
双向ESD 5V截止 峰值浪涌电流：9A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款SOD-523封装的双向ESD静电防护二极管专为5V系统提供卓越保护，具备单通道设计，能高效抑制双向瞬态ESD冲击。器件具有9A峰值脉冲电流IPP能力，并将结电容控制在低至15pF，确保在高速数据传输中维持信号完整性。是高集成度电子设备的理想选择，为I/O接口提供出色的抗静电干扰性能。
- 商品型号
- LESD5D5.0CT1G-HXY
- 商品编号
- C19627017
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 18.6V | |
| 峰值脉冲电流(Ipp) | 9A@8/20us | |
| 峰值脉冲功率(Ppp) | 90W@8/20us | |
| 击穿电压(VBR) | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
LESD5D5.0CT1G可保护敏感半导体组件，使其免受静电放电（ESD）和其他电压引起的瞬态事件导致的损坏或故障。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。它使设计人员能够在不适合使用阵列的应用中灵活保护一条双向线路。封装形式为SOD - 523。
商品特性
- 高速数据线的瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（接触）±30kV（空气），IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 峰值功率耗散：48W（8/20μs）
- 工作电压：5V
- 保护一条Vcc或数据线
- 低钳位电压
- 低泄漏电流
