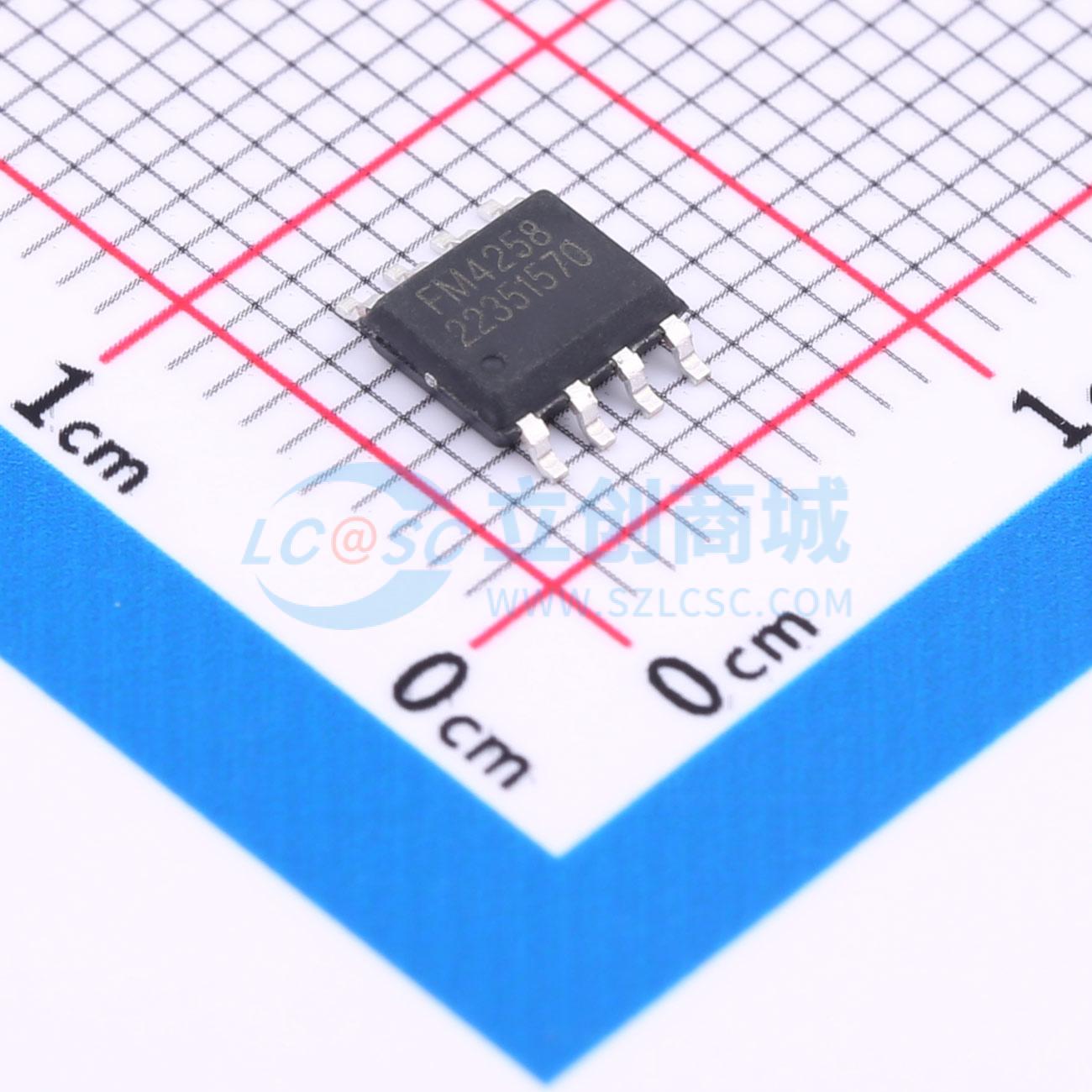

FM4258

5V USB输入双节锂电池高效充电管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM4258是一款兼具高集成度和高可靠性的双节锂电池升压充电管理IC。充电电流可用外部电阻配置，充电系统集成三个环路：输入自适应环路，恒压输出环路，恒流输出环路，为充电系统提供卓越的性能。升压开关充电转换器的工作频率为650KHz，最大2.5A输入充电，转换效率为90%。
品牌名称: FM(富满)
商品型号: FM4258
商品编号: C19630717
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1645克(g)

商品参数

商品概述

FM4258是一款兼具高集成度和高可靠性的双节锂电池升压充电管理IC。充电电流可用外部电阻配置，充电系统集成三个环路：输入自适应环路，恒压输出环路，恒流输出环路，为充电系统提供卓越的性能。升压开关充电转换器的工作频率为650KHz，最大2.5A输入充电，转换效率为90%。输入电压为5V，内置自适应环路，可智能调节充电电流，可匹配所有适配器。集成功率MOS，采用异步开关架构，应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。集成了完善的保护功能：输入过压、输入欠压、输出短路、输出过压和芯片过温保护。提供了纤小的ESOP8封装类型供客户选择，其额定的工作温度范围为 - 40°C至85°C。

商品特性

输入电压工作范围3.6V ~ 5.5V
5V，2.5A输入异步开关升压充电
涓流/恒流/恒压充电
内置功率MOS
升压充电效率可达90%
充电电流外部可调
输入自适应充电，匹配所有适配器
650KHz开关频率，可支持2.2uH电感
支持LED充电状态指示
输出过压，短路保护
输入欠压，过压保护
OTP过温保护
MPL最大功率限制

应用领域

双节串联锂电池充电对讲机
蓝牙音响
电子烟
电动工具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3.6V~7V
	最大充电电流	2.5A
	充电饱和电压	8.5V

	属性	参数值
	放电截止电压	2V
	电池类型	-
	电池节数	2
	工作温度	-40℃~+85℃
	静态电流(Iq)	311uA
