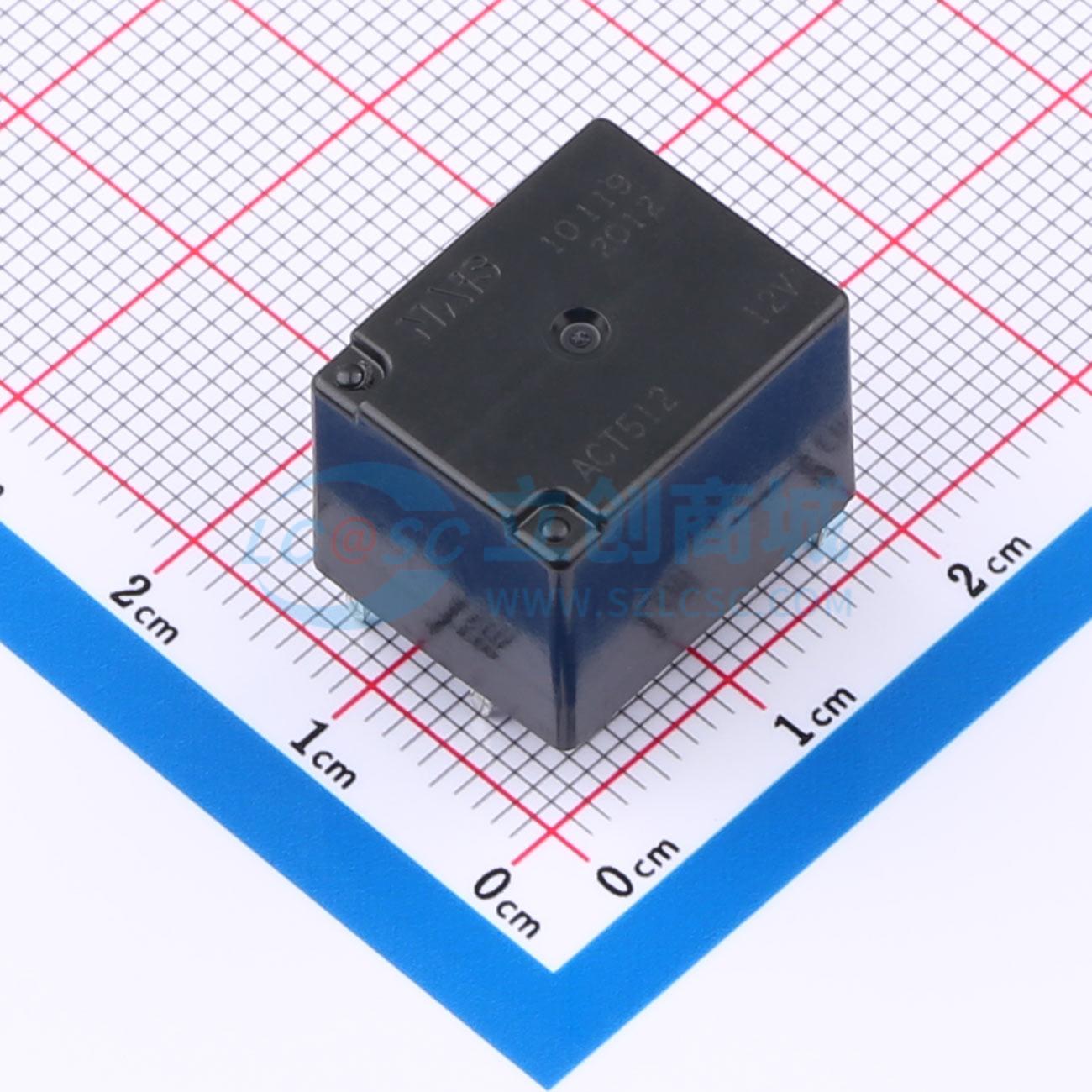

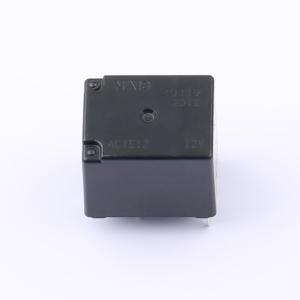

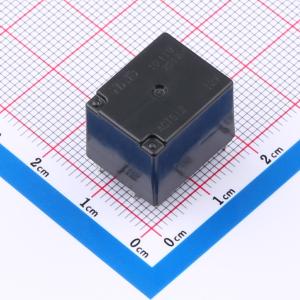

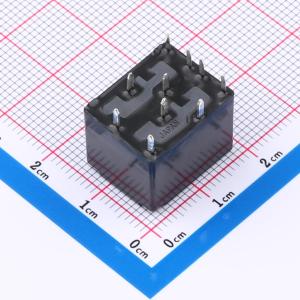

ACT512
小型扁平汽车继电器，具备简化电路板图案设计、大容量负载切换能力，塑料密封型
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PANASONIC(松下)
- 商品型号
- ACT512
- 商品编号
- C19630731
- 商品封装
- 插件,17.4x14mm
- 包装方式
- 管装
- 商品毛重
- 9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 汽车继电器 | |
| 线圈电压 | 12V | |
| 触点形式 | 两组转换:2C(双刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 20A@14VDC；10A@14VDC | |
| 线圈类型 | - | |
| 最大切换电压 | - | |
| 触点材料 | 银合金(无镉) | |
| 额定线圈功率 | 800mW |
| 属性 | 参数值 | |
|---|---|---|
| 线圈电阻 | 180Ω | |
| 最大切换电流 | - | |
| 动作时间 | 10ms | |
| 释放时间 | 10ms | |
| 接触电阻 | 7mΩ；10mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 17.4mm | |
| 宽度 | 14mm | |
| 高度 | 15mm |
商品特性
- 端子布局简化了印刷电路板图案设计
- 体积小巧，能够进行25A大容量负载切换
- 塑料密封型
应用领域
- 电动车窗
- 自动门锁
- 电动天窗
- 电动后视镜
- 电动座椅
- 升降门
- 滑动门关闭器等（用于直流电机正反转控制电路）
