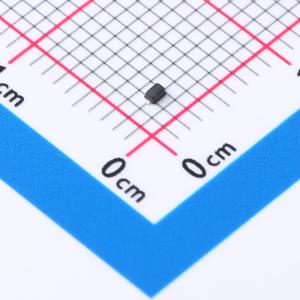

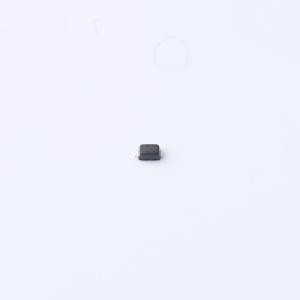

温馨提醒：图片仅供参考，商品以实物为准
ESD5B5.0ST1G-HXY
双向ESD 5V截止 峰值浪涌电流：11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SOD-523封装的双向ESD静电防护二极管，专为5V系统提供高效保护。具备1通道设计，能承受高达11A的峰值脉冲电流IPP，有效抵抗双向瞬态ESD冲击。仅20pF的结电容确保在高速数据传输中保持信号完整性，是高集成度、低干扰要求的电子设备的理想选择，为敏感电路提供卓越的静电防护性能。
- 商品型号
- ESD5B5.0ST1G-HXY
- 商品编号
- C19627020
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.023287克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 11A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
