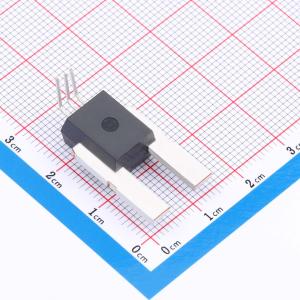

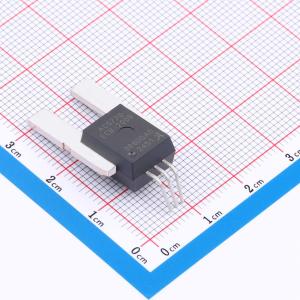

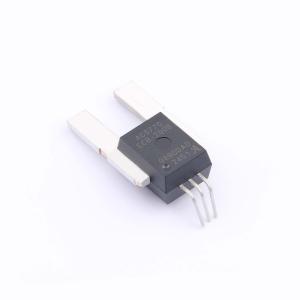

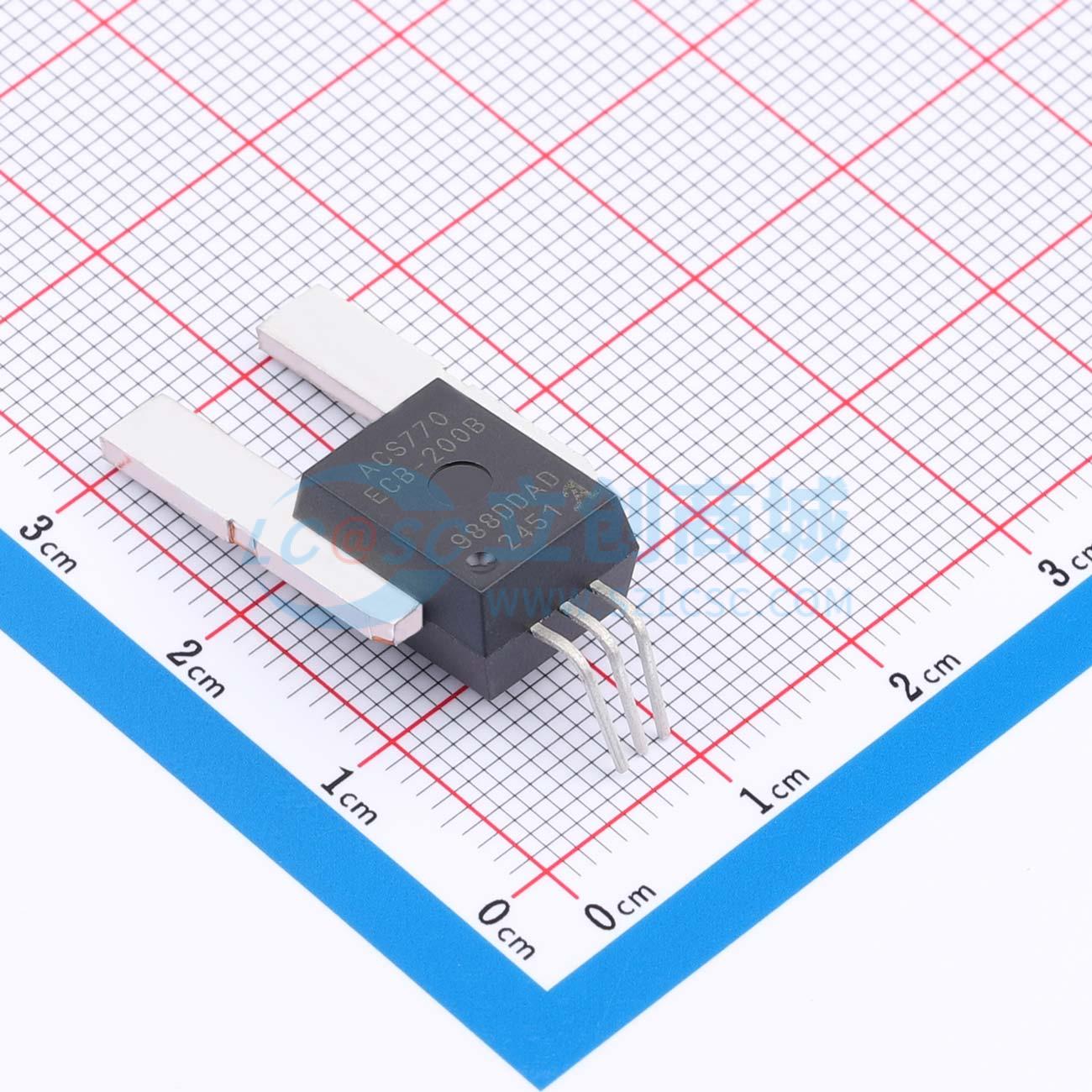

温馨提醒：图片仅供参考，商品以实物为准
ACS770ECB-200B-PSF-T
ACS770ECB-200B-PSF-T
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- ACS770ECB-200B-PSF-T
- 商品编号
- C19626913
- 商品封装
- CB-5
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±200A | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 4.8kVrms | |
| 灵敏度 | 10mV/A | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 120kHz | |
| 电流端电阻 | 0.1mΩ | |
| 响应时间(tr) | 4.1us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 双向检测；上电复位；欠压锁定 |
商品概述
Allegro™ ACS770系列电流传感器IC为交流或直流电流检测提供了经济且精确的解决方案。典型应用包括电机控制、负载检测与管理、电源和直流 - 直流转换器控制、逆变器控制以及过流故障检测。该器件由一个精密、低失调的线性霍尔电路和一个位于芯片附近的铜传导路径组成。流经该铜传导路径的电流会产生一个磁场，该磁场由低磁滞磁芯聚集，然后由霍尔IC转换为成比例的电压。通过使磁信号与霍尔传感器紧密靠近，优化了器件的精度。由低失调、斩波稳定的BiCMOS霍尔IC提供精确的成比例输出电压，该IC在工厂进行了精度编程。专有的数字温度补偿技术在不影响模拟输出高带宽操作的情况下，大大提高了IC的精度和温度稳定性。Allegro专有的集成屏蔽技术提供了对电流导体dV/dt和杂散电场的高抗扰性，可在高端高压应用中实现低输出电压纹波和低失调漂移。当增大的电流流经用于电流采样的初级铜传导路径（从端子4到端子5）时，器件的输出具有正斜率（对于双向器件，大于VCC / 2）。该传导路径的内阻典型值为100 μΩ，功耗较低。铜导体的厚度使器件能够在高过流条件下正常工作。传导路径的端子与信号引脚（引脚1至3）电气隔离。这使得ACS770系列传感器IC可用于需要电气隔离的应用中，而无需使用光隔离器或其他昂贵的隔离技术。该器件在出厂前已进行全面校准。ACS770系列无铅。所有引脚均镀有100%雾锡，封装内无铅。厚规格引线框架由无氧铜制成。
商品特性
- 通过对失调和灵敏度采用新的分段线性数字温度补偿，实现了行业领先的总输出精度
- 通过专有的放大器和滤波器设计技术，实现了行业领先的噪声性能
- 典型带宽为120 kHz
- 对阶跃输入电流的输出上升时间为4.1 μs
- 集成屏蔽大大减少了由于高dV/dt信号导致的从电流导体到芯片的电容耦合，并防止了高端高压应用中的失调漂移
- 通过在整个工作温度范围内进行数字编程和补偿增益与失调，大大改善了总输出误差
- 封装尺寸小，易于安装
- 单片霍尔IC，可靠性高
- 超低功耗：内部导体电阻为100 μΩ
- 电流隔离允许在高压系统中进行经济的高端电流检测
- 4.5至5.5V单电源供电
- 输出电压与交流或直流电流成比例
- 工厂校准以确保精度
- 输出失调电压极其稳定
- 当VCC低于规格时，具有欠压锁定功能
- 通过AEC - Q100汽车级认证
- 通过UL认证，文件编号为US - 29755 - UL
应用领域
- 电机控制
- 负载检测与管理
- 电源和直流 - 直流转换器控制
- 逆变器控制
- 过流故障检测
