温馨提醒：图片仅供参考，商品以实物为准

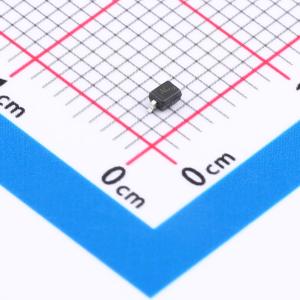

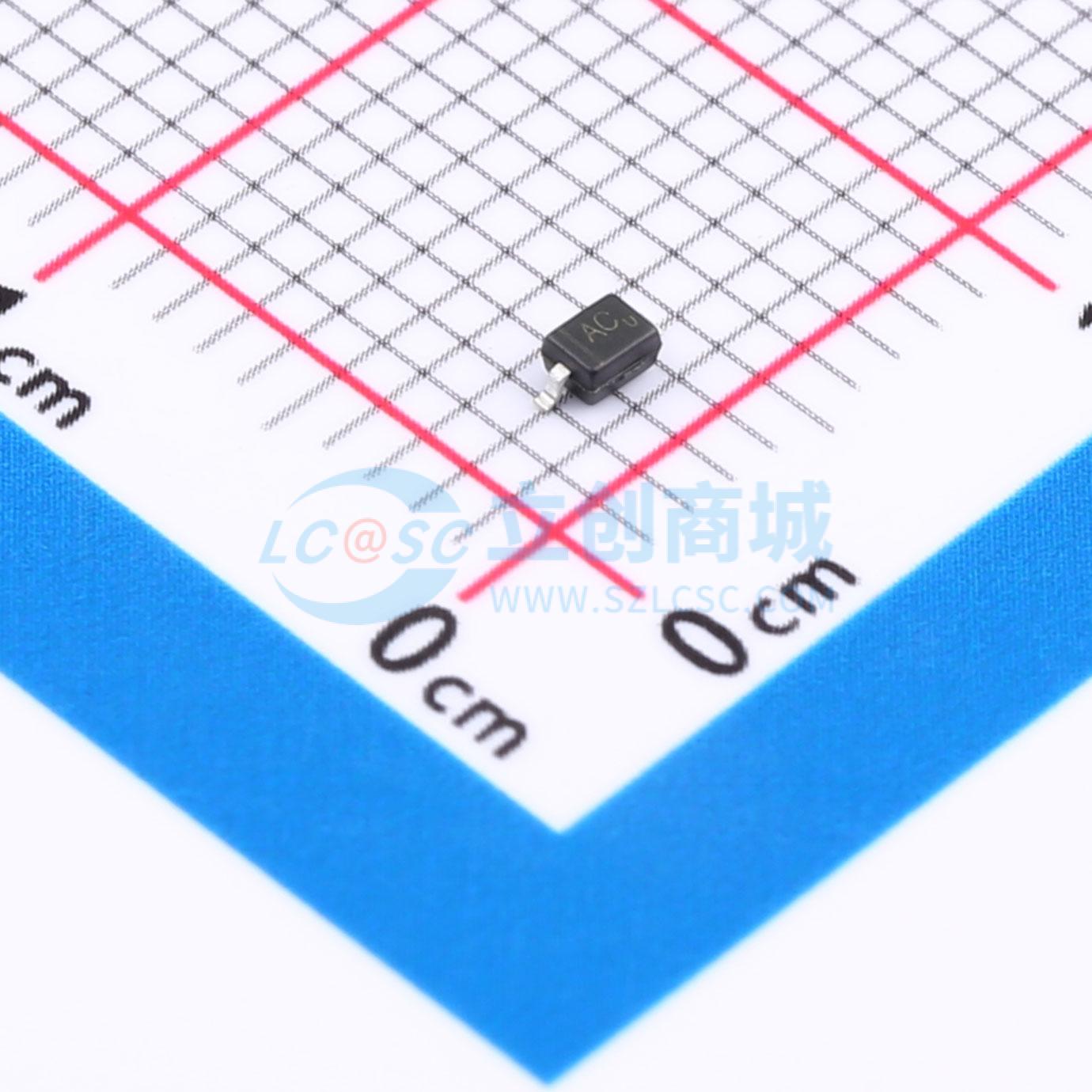

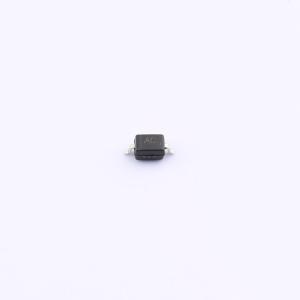

CDSOD323-T05C(UMW)
瞬态电压抑制器
- 描述
- 是一款瞬态电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）、电快速瞬变（EFT）和雷击的影响。所有引脚使用IEC61000-4-2空气放电方法，可承受25kV的ESD脉冲。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- CDSOD323-T05C(UMW)
- 商品编号
- C19626359
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品概述
CDSOD323-T05C是一款瞬态电压抑制器，旨在保护连接至数据和传输线路的元件，使其免受静电放电、电气快速瞬变和雷击的影响。所有引脚均能承受采用IEC61000-4-2空气放电方法的25kV ESD脉冲。
商品特性
- 符合IEC 61000-4-2 Level 4 ESD防护标准
- ±25kV接触放电
- ±25kV空气放电
- 300W峰值脉冲功率（8/20us波形）
- 低钳位电压
- 工作电压：5.0V
- 低漏电流
- 符合RoHS标准
- 保护一条双向线路
- 典型结电容：0.8pF
应用领域
- 控制与监控系统
- 便携式电子设备
- 服务器
- 台式电脑
- 机顶盒
