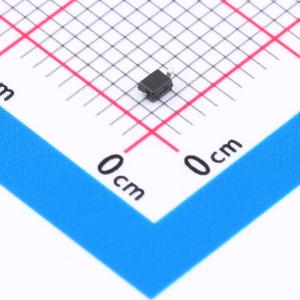

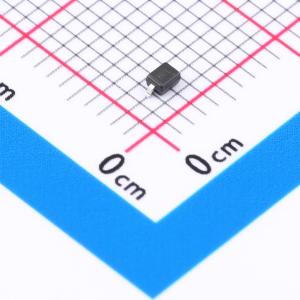

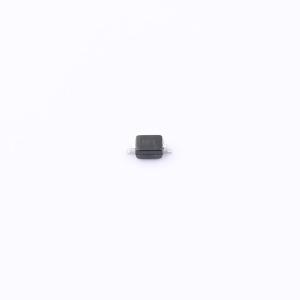

AQ3530-01FTG(UMW)
单向ESD 5V截止
- 描述
- 单向二极管为可能暴露于静电放电 (ESD) 的电子设备提供高级别的保护。该组件可以安全地吸收高于 IEC 61000-4-2 国际标准（4 级，±80V 接触放电）规定的最大水平的重复 ESD 冲击，而不会导致性能下降。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AQ3530-01FTG(UMW)
- 商品编号
- C19626363
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.033033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 击穿电压(VBR) | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品概述
这款AQ3530单向二极管为可能遭受静电放电的电子设备提供高级别的保护。这款坚固的元件能够安全吸收高于IEC 61000-4-2国际标准规定的最高水平（等级4，±8kV接触放电）的重复性ESD冲击，且性能不会退化。
商品特性
- ESD保护，符合IEC 61000-4-2标准，±22kV接触放电，±30kV空气放电
- EFT保护，符合IEC 61000-4-4标准，40A (tP=5/50ns)
- 雷击保护，2.5A (8/20μs，依据IEC 61000-4-5第二版定义)
- 低电容，在3GHz下典型值为0.15pF
- ESD保护，符合ISO 10605标准，330pF 330Ω，±22kV接触放电，±20kV空气放电
- 有助于实现卓越的信号完整性
- 具备PPAP能力
应用领域
- 超高速数据线
- USB接口
- HDMI接口
- DisplayPort接口
- V-by-One
