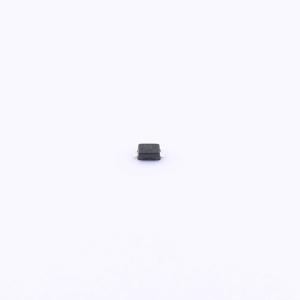

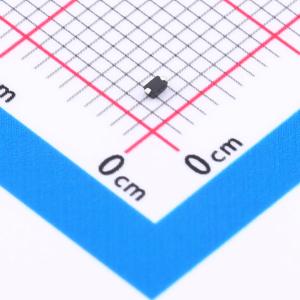

温馨提醒：图片仅供参考，商品以实物为准
PESDUC5D5VB(UMW)
双向ESD 5V截止 峰值浪涌电流：5A@8/20us
- 描述
- 保护敏感半导体组件免受静电放电 (ESD) 和其他电压引起的瞬态事件的损坏或故障。它们具有大横截面积结，用于传导高瞬态电流，为板级保护提供理想的电气特性，如快速响应时间、低工作电压。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- PESDUC5D5VB(UMW)
- 商品编号
- C19626372
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0312克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
该器件保护敏感的半导体组件免受静电放电和其他电压引起的瞬态事件造成的损坏或干扰。其特点是采用大横截面积结以传导高瞬态电流，并提供理想的板级保护电气特性，例如快速响应时间和低工作电压。
商品特性
- 每线路峰值脉冲功率为 100W (tp = 8/20 μs)
- 双向配置
- 响应时间通常小于 1 ns
- 高静电放电保护
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
