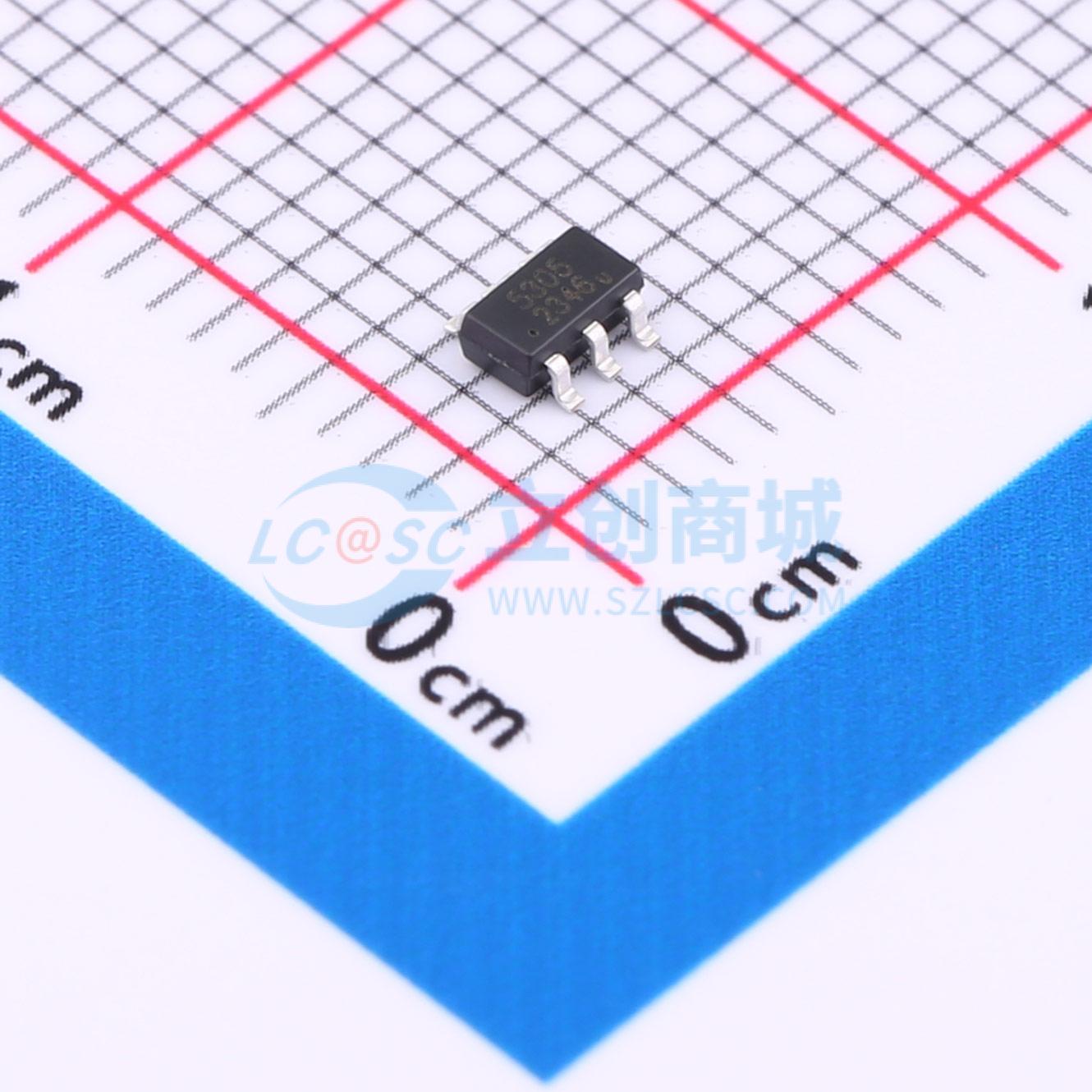

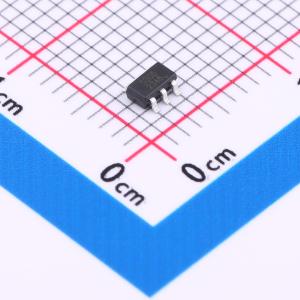

温馨提醒：图片仅供参考，商品以实物为准
ESD5305FB
TVS 5V截止 峰值浪涌电流：6A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低电容 TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。专门设计用于保护连接到数据和传输线路的敏感电子元件，使其免受 ESD（静电放电）引起的过应力影响。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESD5305FB
- 商品编号
- C19626390
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 8W@8/20us | |
| 击穿电压(VBR) | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.35pF；0.65pF |
商品概述
ESD5305FB是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。其专门设计用于保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力影响。
商品特性
- 低电容：C(I/O-GND) = 0.65 pF 典型值 (VDD = 悬空)
- 低电容：C(I/O-GND) = 0.35 pF 典型值 (VDD = 5 V)
- 超低漏电流：IR < 1 nA 典型值
- 固态硅技术
- 低钳位电压：VCL = 12.8 V @ IPP = 16 A (TLP)
- 反向关断电压：5V 最大值
- 每条线路的瞬态保护符合 IEC61000-4-2 (ESD)：±30 kV (接触放电)
- 符合 IEC61000-4-5 (浪涌)：6A (8/20 μs)
应用领域
- USB2.0
- HDMI 1.3
- SATA 和 eSATA
- IEEE 1394
- PCI Express
- 便携式电子产品
- 笔记本电脑
