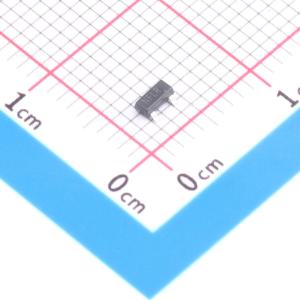

TPD2E009DBZR(UMW)
单向ESD 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TPD2E009DBZR(UMW)
- 商品编号
- C19626374
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.039667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.7pF |
商品特性
- 45瓦峰值脉冲功率 (tp = 8/20μs)
- 单向配置
- 低钳位电压
- 低漏电流
- 低电容 (Cj = 0.7pF 典型值)
- 保护两条数据线
- 符合 IEC 61000-4-2 ±15kV 接触放电 / ±15kV 空气放电
- 符合 IEC 61000-4-4 (EFT) 40A (5/50ns)
- 符合 IEC 61000-4-5 (雷击) 3.5A (8/20μs)
应用领域
- 数据线
- 自动取款机
- 网络
- 电源线
