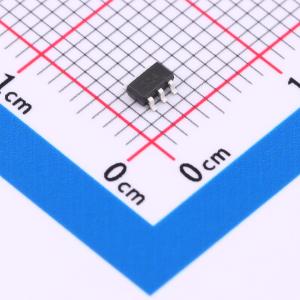

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0504S(UMW)
ESD 5V截止
- 描述
- IEC 61000-4-2 (ESD) 抗扰度测试：空气放电 ±15kV，接触放电 ±10kV。IEC61000-4-4 (EFT) 40A (5/50ns)。IEC61000-4-5 (Lightning) 5A (8/20 μs)。超低泄漏：nA 级别。工作电压：5V。低钳位电压
- 品牌名称
- UMW(友台半导体)
- 商品型号
- RCLAMP0504S(UMW)
- 商品编号
- C19626386
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
该产品符合IEC 61000-4-2标准，具备静电放电抗扰度测试能力，空气放电可达±15kV，接触放电可达±10kV。同时满足IEC 61000-4-4标准，可承受40A（5/50ns）的电快速瞬变脉冲群，以及IEC 61000-4-5标准，可承受5A（8/20μs）的雷击浪涌。产品具有纳安级的超低泄漏电流，工作电压为5V，并提供低钳位电压保护。
应用领域
- USB 2.0电源与数据线
- 机顶盒与数字电视
- 数字视频接口
- 笔记本电脑
- SIM卡端口
