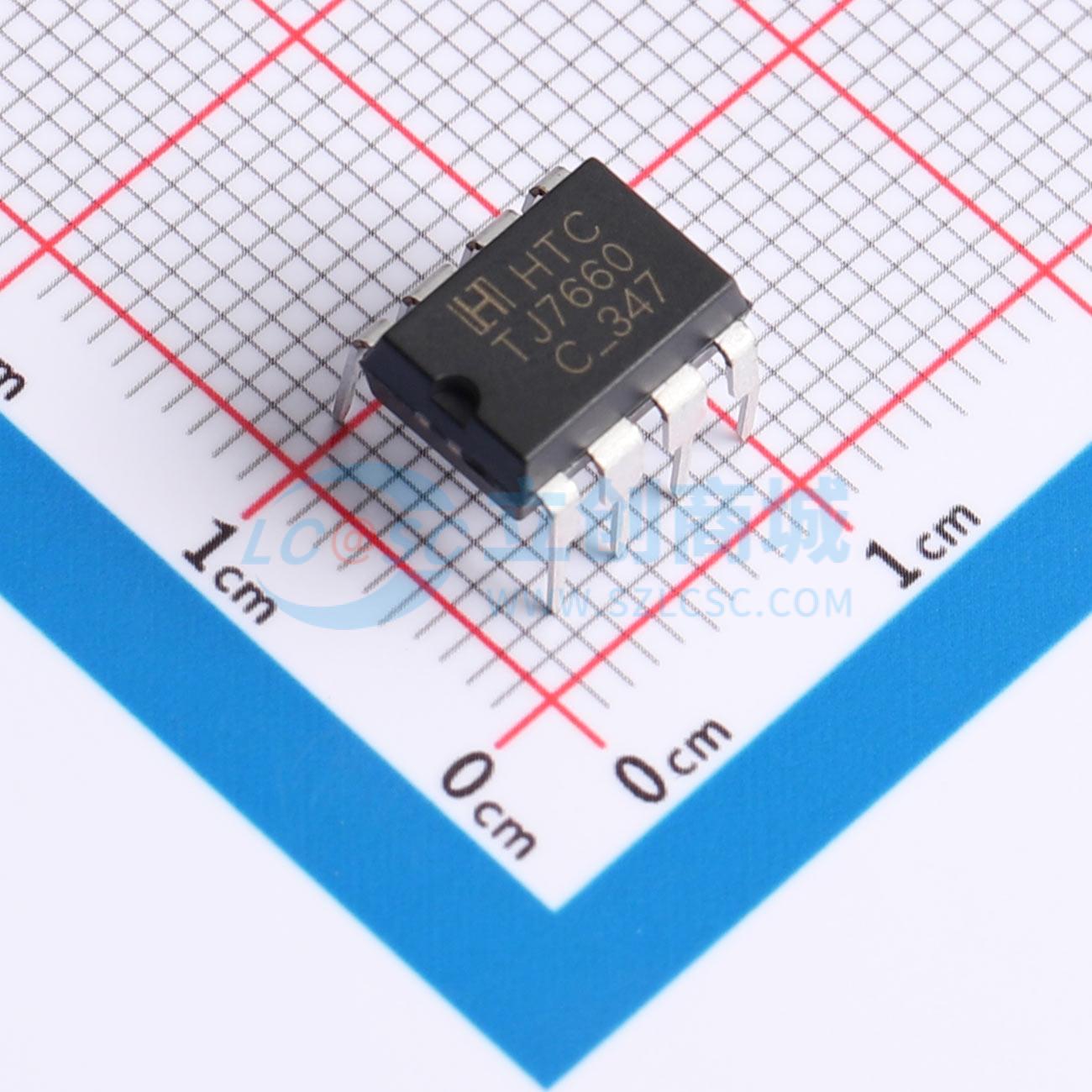

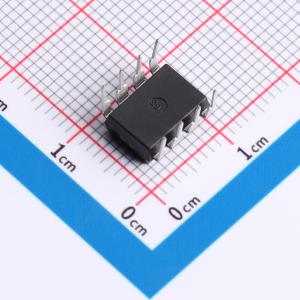

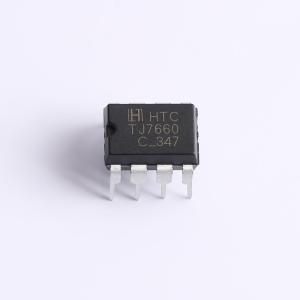

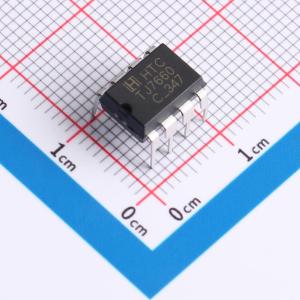

温馨提醒：图片仅供参考，商品以实物为准
TJ7660N
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压 | 1.5V~10V | |
| 静态电流(Iq) | - | |
| 输出电阻 | 60Ω | |
| 能量效率 | 98% |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 10kHz | |
| PFM模式 | - | |
| 工作温度 | -20℃~+70℃ | |
| 功能特性 | 级联支持；倍压/反相拓扑切换 |
商品概述
HTC TJ7660是一款单片CMOS电源电路，与先前可用的器件相比，提供了独特的性能优势。TJ7660可将+1.5V至+10.0V范围内的输入电压从正转换到负，产生-1.5V至-10.0V的互补输出电压。仅需两个非关键的外部电容即可实现电荷泵和电荷存储功能。TJ7660也可连接用作电压倍增器，在+10V输入下可产生高达+18.6V的输出电压。芯片内部集成了一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。一个独特的逻辑元件检测器件中的最负电压，并确保输出N沟道开关的源极-衬底结不被正向偏置，从而保证无闩锁操作。在空载时，对于5.0V的输入电源电压，振荡器以10kHz的标称频率振荡。可通过在"OSC"端子添加外部电容来降低此频率，或者可通过外部时钟来驱动振荡器。可将"LV"端子接地以旁路内部串联稳压器，改善低电压操作。在中高电压下（TJ7660的+3.5V至+10.0V），LV引脚应悬空以防止器件闩锁。
商品特性
- 简单地将+5V逻辑电源转换为±5V电源
- 简单的电压倍增（VOUT = (-) nVIN）
- 典型开路电压转换效率为99.9%
- 典型功率效率为98%
- 工作电压范围宽——TJ7660为1.5V至10.0V
- 易于使用——仅需2个外部非关键无源元件
- 在整个温度和电压范围内无需外部二极管
- 湿度敏感等级为3级
应用领域
- 动态RAM的板载负电源
- 局部微处理器（8080型）负电源
- 低成本负电源
- 数据采集系统
