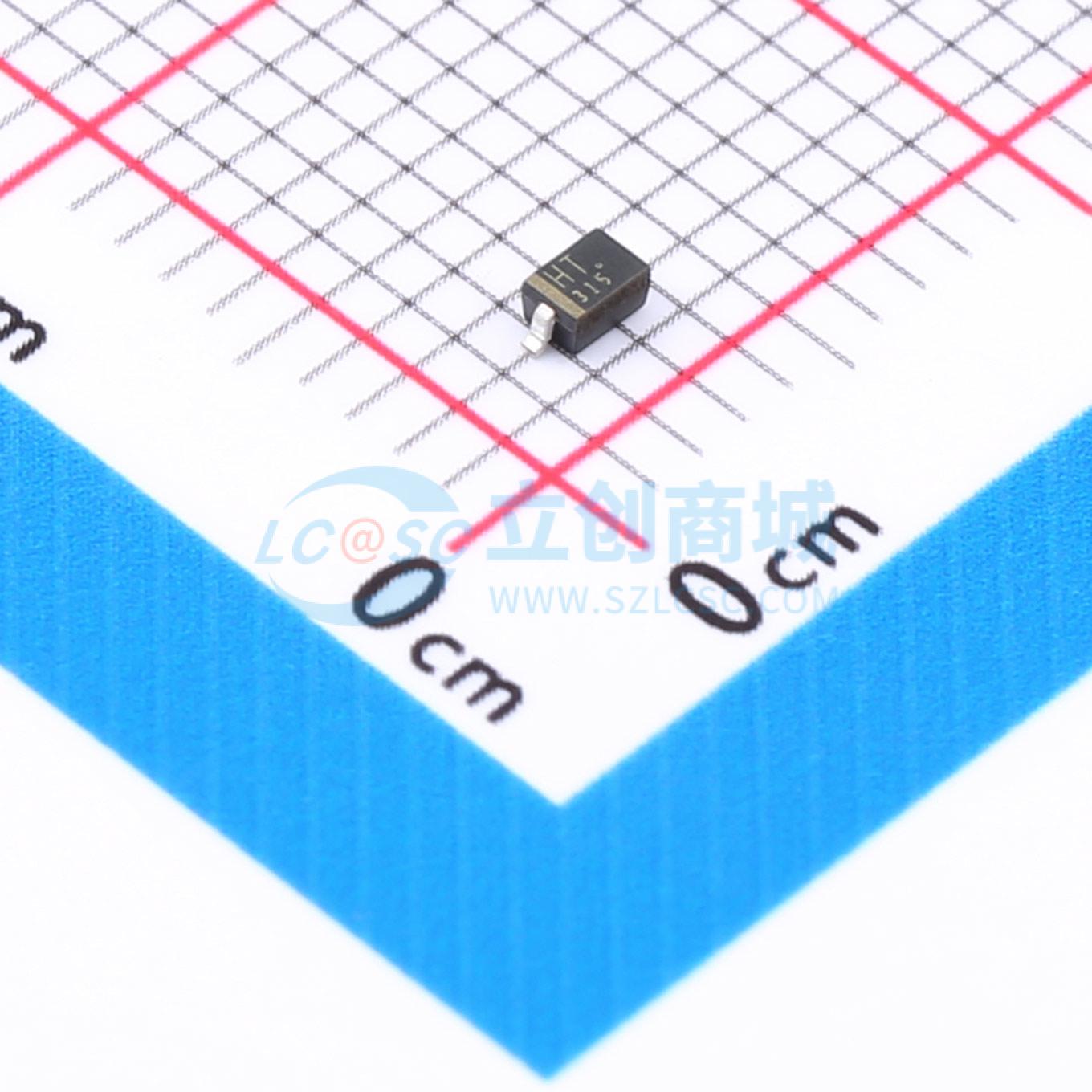

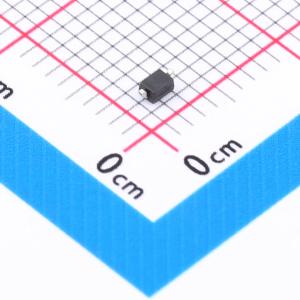

DF2S6P2FU,H3F

TVS 5.5V截止峰值浪涌电流：80A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DF2S6P2FU是一款瞬态电压抑制（TVS）二极管（静电放电保护二极管），用于保护移动设备接口及其他应用中的半导体器件，使其免受静电和噪声影响。为保护半导体器件免受间接雷击和过渡电压（电源启动时）的影响，DF2S6P2FU实现了高脉冲峰值电流（Ipp）。
品牌名称: TOSHIBA(东芝)
商品型号: DF2S6P2FU,H3F
商品编号: C1974448
商品封装: SC-76(SOD-323)
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

DF2S6P2FU是一款TVS二极管（ESD保护二极管），用于保护移动设备接口及其他应用中的半导体器件，使其免受静电和噪声影响。 DF2S6P2FU实现了高Ipp，可保护半导体器件免受间接雷击和过渡电压（电源启动时）的影响。此外，DF2S6P2FU采用标准封装（2.5mm×1.25mm），适用于各种应用。

商品特性

适用于5.0V信号线。（VRWM ≤ 5.5V）
凭借高ESD性能保护器件。（VESD = ±30kV（接触/空气）@ IEC61000 - 4 - 2）
低动态电阻可保护半导体器件免受静电和噪声影响。（RDYN = 0.08Ω（典型值））
低钳位电压特性可保护半导体器件免受静电和噪声影响。（VC = 18V @ IPP = 80A（典型值））
紧凑封装适用于移动设备等高密度电路板布局。（2.5mmx1.25mm尺寸（昵称：USC））

应用领域

移动设备
智能手机
平板电脑
笔记本电脑
台式电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5.5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	80A@8/20us
	峰值脉冲功率(Ppp)	1.9kW@8/20us
	击穿电压	6.7V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	600pF
