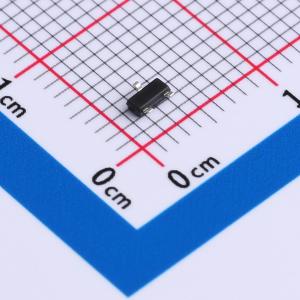

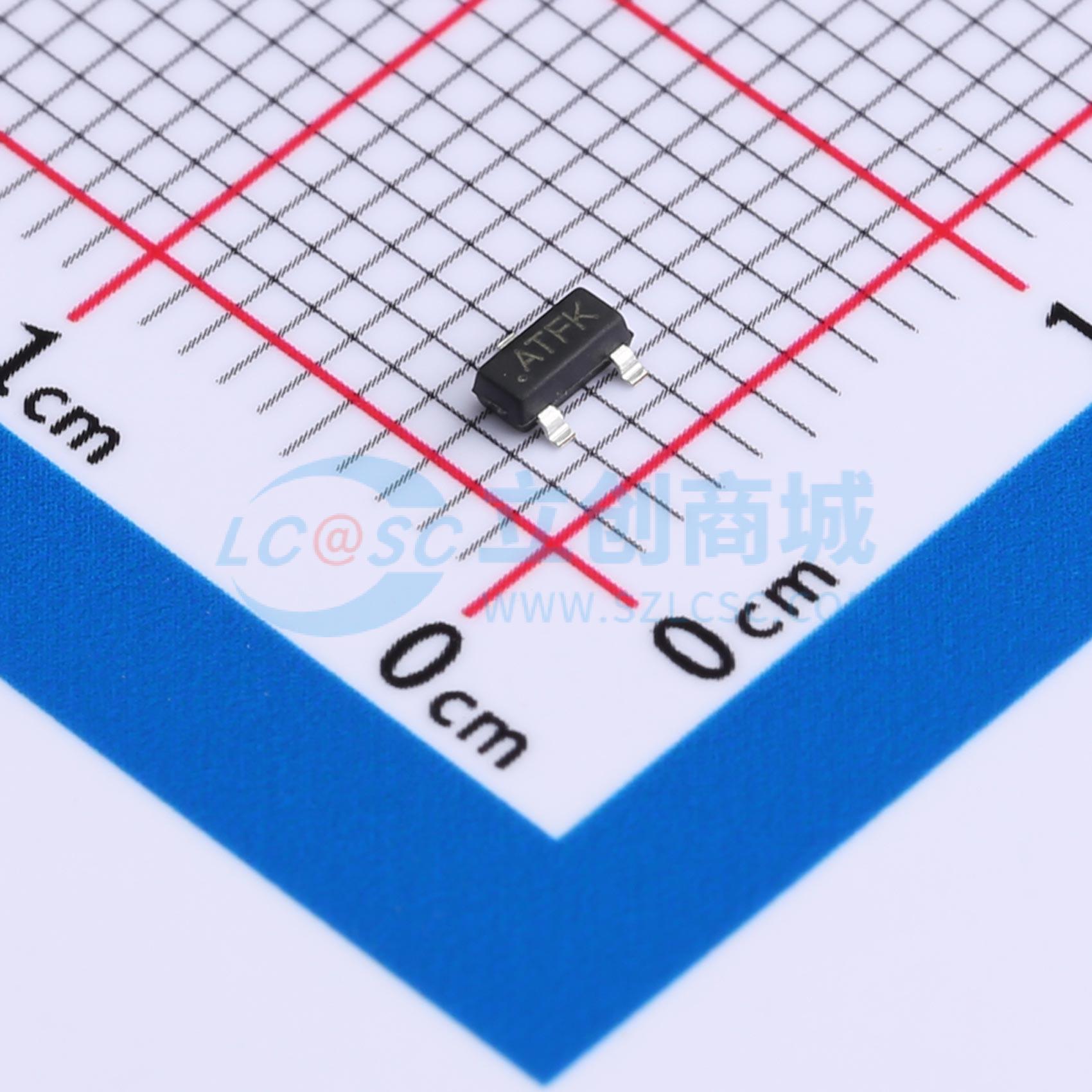

温馨提醒：图片仅供参考，商品以实物为准

AQ24CANA-02HTG

TVS 24V截止峰值浪涌电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AQ24CANA TVS二极管阵列旨在保护汽车控制器局域网（CAN）线路免受静电放电（ESD）、电快速瞬变（EFT）和其他过电压瞬变造成的损坏。AQ24CANA能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，并能以极低的钳位电压安全耗散5A的8/20μs浪涌电流（IEC 61000 - 4 - 5第二版）。
品牌名称: Littelfuse(美国力特)
商品型号: AQ24CANA-02HTG
商品编号: C1974430
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

AQ24CANA TVS二极管阵列旨在保护汽车控制器局域网（CAN）线路免受静电放电（ESD）、电快速瞬变（EFT）和其他过电压瞬变造成的损坏。 AQ24CANA能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的反复ESD冲击，且性能不会下降，并能以极低的钳位电压安全耗散5A的8/20μs浪涌电流（IEC 61000 - 4 - 5第二版）。

商品特性

ESD，IEC 61000 - 4 - 2，±27kV接触放电，±30kV空气放电
EFT，IEC 61000 - 4 - 4，50A（5/50ns）；雷电，5A（8/20μs，符合IEC 61000 - 4 - 5第二版定义）
具备生产件批准程序（PPAP）能力
低钳位电压
低泄漏电流
ESD，ISO 10605，330pF 330Ω，±27kV接触放电，±30kV空气放电
通过AEC - Q101认证
无卤、无铅且符合RoHS标准
湿度敏感度等级（MSL - 1）

应用领域

汽车应用
CAN总线
电子控制单元
车身控制单元
高级驾驶辅助系统（ADAS）控制单元
动力总成控制单元
远程信息处理与连接
LED照明控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	50V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	250W@8/20us
	击穿电压	28V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	双路
	工作温度	-40℃~+150℃@(Ta)
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	15pF
