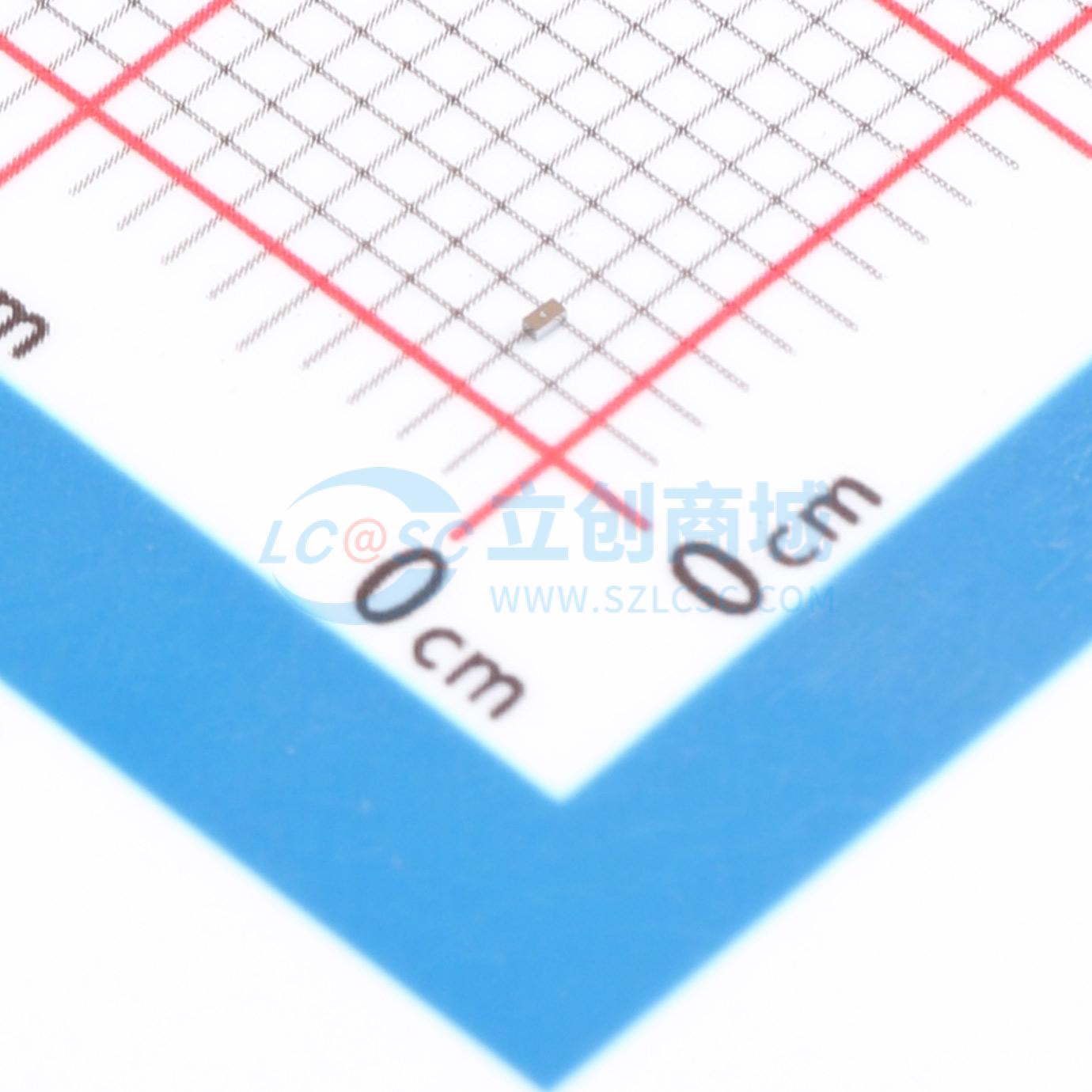

温馨提醒：图片仅供参考，商品以实物为准

SP36-01WTG-C-HV

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Littelfuse(美国力特)
商品型号: SP36-01WTG-C-HV
商品编号: C1974441
商品封装: FlipChip-2
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SPxx-01WTG-C-HV系列旨在替换便携式应用、LED照明模块和低速I/O中的多层压敏电阻（MLV）。它能保护敏感设备免受静电放电（ESD）和其他过电压瞬变的损害。 SPxx-01WTG-C-HV系列能够安全吸收高于IEC 61000 - 4 - 2国际标准最高级别（4级，±8KV接触放电）的重复性ESD冲击，且性能不会下降，并能以极低的钳位电压安全耗散高达8A（SP12-01WTG-C-HV）的感应浪涌电流（IEC 61000 - 4 - 5，tp = 8/20μs）。

商品特性

ESD，IEC 61000 - 4 - 2，±30kV接触，±30kV空气
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
IEC 61000 - 4 - 5，第2版：8/20浪涌，8A浪涌抗扰度。SP12 - 01WTG - C - HV
低钳位电压
低泄漏电流
无卤、无铅且符合RoHS标准

应用领域

LED照明模块
移动及手持设备
便携式仪器
RS232 / RS485
通用I/O
CAN总线

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 1 个)

个

起订量：1 个10000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	36V
	钳位电压	48V
	峰值脉冲电流(Ipp)	1.5A@8/20us
	峰值脉冲功率(Ppp)	100W@8/20us
	击穿电压	40V

	属性	参数值
	反向电流(Ir)	100nA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	13pF
