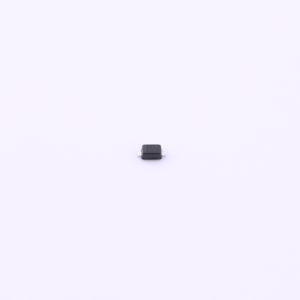

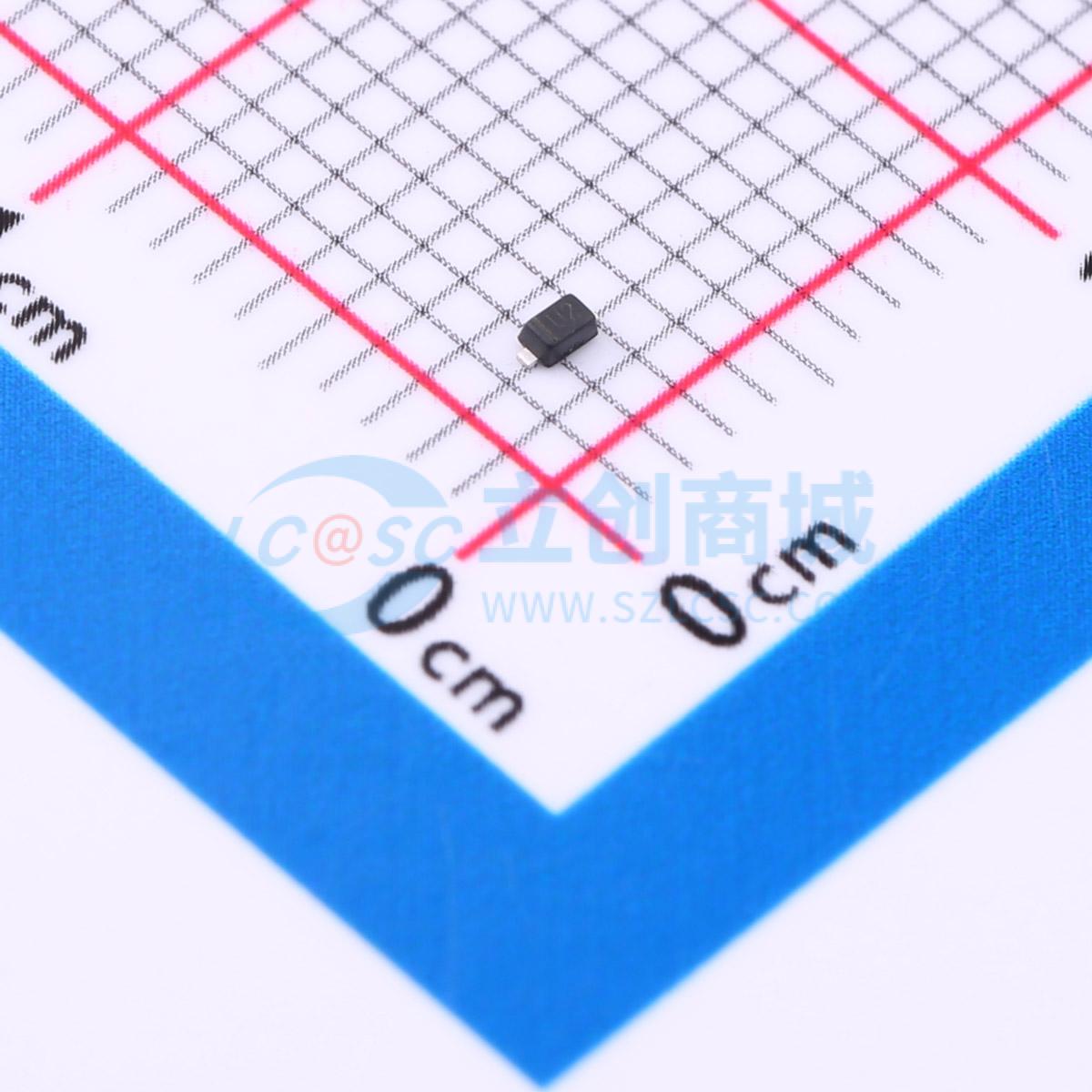

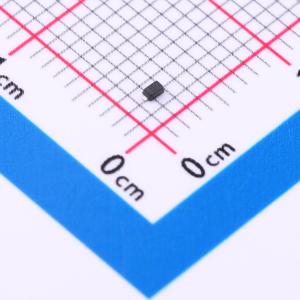

AQHV12-01LTG

ESD 12V截止峰值浪涌电流：10A@8/20us

描述: AQHVxx - 01LTG系列旨在为快速响应、高性能的过压保护元件提供选择。该系列非常适合用于电源接口、乘客充电接口、LED照明模块以及低速I/O。它能保护敏感设备免受静电放电（ESD）和其他过压瞬变的损害。它可以安全地承受高于IEC 61000 - 4 - 2国际标准最高等级（4级，±8KV接触放电）的反复ESD冲击，且性能不会下降，并能以极低的钳位电压安全传导高达10A（AQHV12）的感应浪涌电流（IEC 61000 - 4 - 5第2版，tp = 8/20μs）。
品牌名称: Littelfuse(美国力特)
商品型号: AQHV12-01LTG
商品编号: C1974442
商品封装: SOD-523
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

AQHVxx - 01LTG系列旨在为快速响应、高性能的过压保护元件提供选择。该系列非常适合用于电源接口、乘客充电接口、LED照明模块以及低速I/O。它能保护敏感设备免受静电放电（ESD）和其他过压瞬变的损害。它可以安全地承受高于IEC 61000 - 4 - 2国际标准最高等级（4级，±8KV接触放电）的反复ESD冲击，且性能不会下降，并能以极低的钳位电压安全传导高达10A（AQHV12）的感应浪涌电流（IEC 61000 - 4 - 5第2版，tp = 8/20μs）。

商品特性

低漏电流
通过AEC - Q101认证
湿气敏感度等级（MSL - 1）
无卤、无铅且符合RoHS标准
ESD，IEC 61000 - 4 - 2，±30kV接触放电，±30kV空气放电
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
雷电防护，AQHV12可承受10A（IEC 61000 - 4 - 5第2版规定的8/20μs）
低钳位电压
具备生产件批准程序（PPAP）能力

应用领域

LED照明模块
RS232 / RS485
便携式仪器
CAN和LIN总线
通用I/O
汽车应用

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	12V
	钳位电压	26V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	250W@8/20us

	属性	参数值
	击穿电压	14.3V
	反向电流(Ir)	5nA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	55.5pF
