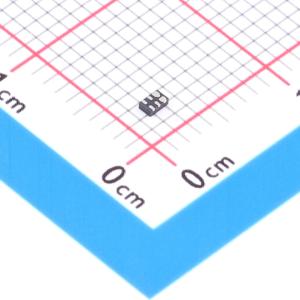

温馨提醒：图片仅供参考，商品以实物为准
AQ3400-02UTG
AQ3400-02UTG
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ3400-02UTG
- 商品编号
- C1974288
- 商品封装
- UDFN-6(1x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
AQ3400集成了2通道低电容导向二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。AQ3400能够安全吸收高于IEC 61000 - 4 - 2国际标准（4级，±8kV接触放电）规定的最大接触等级的反复ESD冲击，且性能不会下降。 低关态电容使其非常适合保护高速信号线，如USB2.0或USB 3.0以及1Gb以太网，其极低的动态电阻可保护最敏感的先进芯片组免受ESD瞬变影响。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV接触，±30kV空气
- ESD，ISO 10605，330pF 330Ω，±30kV接触，±30kV空气
- EFT，IEC 61000 - 4 - 4，80A（tP = 5 / 50ns）
- 浪涌，8A（IEC 61000 - 4 - 5第2版规定的8/20μs）
- 每个I/O的典型电容低至1pF
- 5V时典型漏电流低至0.01μA
- 小尺寸μDFN（JEDEC MO - 229）封装提供直通布线，简化PCB布局
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
- 可提供生产件批准程序（PPAP）文件
应用领域
- LCD/PDP电视
-
-
- -- - - - -- - - - - -- -- - - - -- - - -- -- -- - - - -- - -- - -- - -Low- - - -- - -- - - - - - - - - - - - - - - - - - - - - -- - - -- - - - - - - - -- - - -Portable Medical
-
- 汽车电子
- 可穿戴技术
