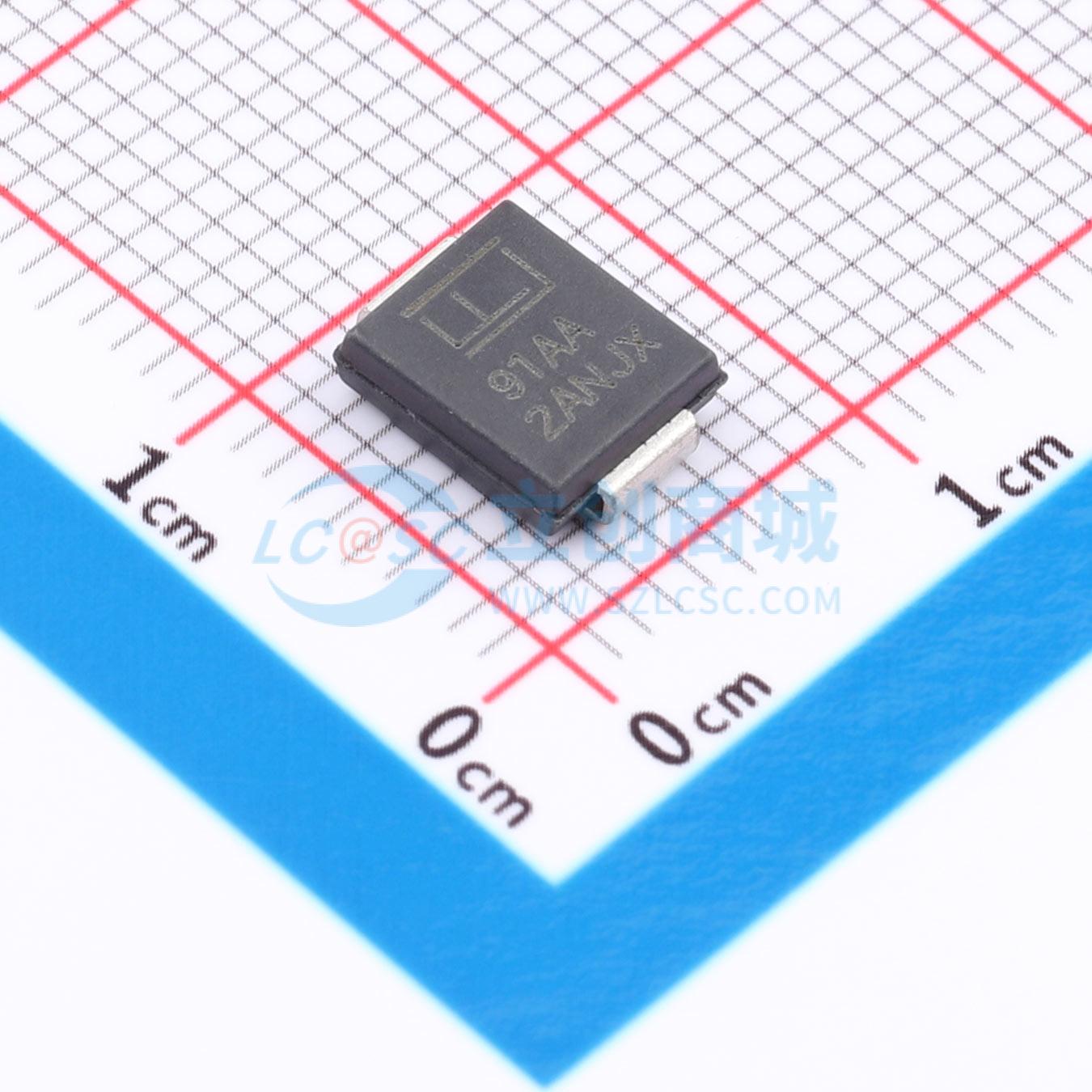

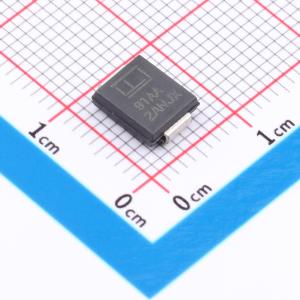

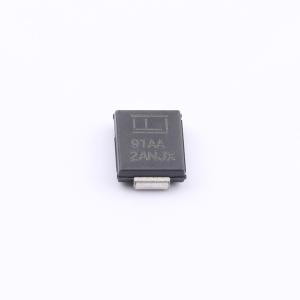

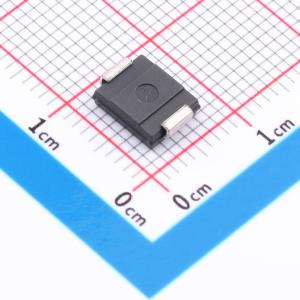

TPSMC91A
单向TVS 77.8V截止 12.2A峰值脉冲
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- TPSMC91A
- 商品编号
- C1974153
- 商品封装
- DO-214AB(SMCJ)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 77.8V | |
| 钳位电压 | 125V | |
| 峰值脉冲电流(Ipp) | 12.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 95.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
TPSMC系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 高可靠性应用，符合汽车级AEC - Q101标准
- 适用于表面贴装应用，可优化电路板空间
- 薄型封装
- 典型故障模式为在过压或过流时短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- IEC 61000 - 4 - 2静电放电防护：空气放电30kV，接触放电30kV
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电保护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群保护
- 内置应力释放结构
- 玻璃钝化芯片结
- 在10/1000μs波形下，峰值脉冲功率能力达1500W，重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps
- 出色的钳位能力
- 低增量浪涌电阻
- 在13V以上时，典型反向电流IR小于1μA
- 保证高温焊接性能：端子可承受260℃/10秒的高温
- UL认证，符合V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级，保证高温焊接性能
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
- 通过UL认证，符合ANSI/UL 497B标准：数据通信和火灾报警电路保护器
应用领域
- TVS组件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
