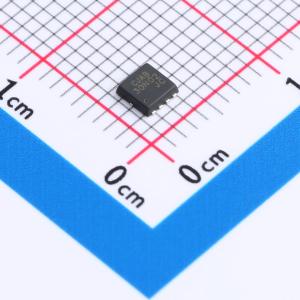

温馨提醒：图片仅供参考，商品以实物为准
CJAB30N02
1个N沟道 耐压:20V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJAB30N02采用先进的沟槽技术和设计，可在低栅极电荷情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAB30N02
- 商品编号
- C19269051
- 商品封装
- PDFNWB3.3x3.3-8L
- 包装方式
- 编带
- 商品毛重
- 0.1174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 10.5mΩ@2.5V | |
| 耗散功率(Pd) | 25W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@4.5V | |
| 输入电容(Ciss) | 2.4nF | |
| 反向传输电容(Crss) | 455pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 475pF |
商品概述
CJAB30N02采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
-电池开关-负载开关-高密度单元设计,实现超低漏源导通电阻(RDS(ON))-具备完整的雪崩电压和电流特性-高雪崩能量(EAS),稳定性和一致性良好-采用散热性能出色的封装-特殊工艺技术,具备高ESD能力
应用领域
-开关电源和通用应用-硬开关和高频电路-不间断电源
