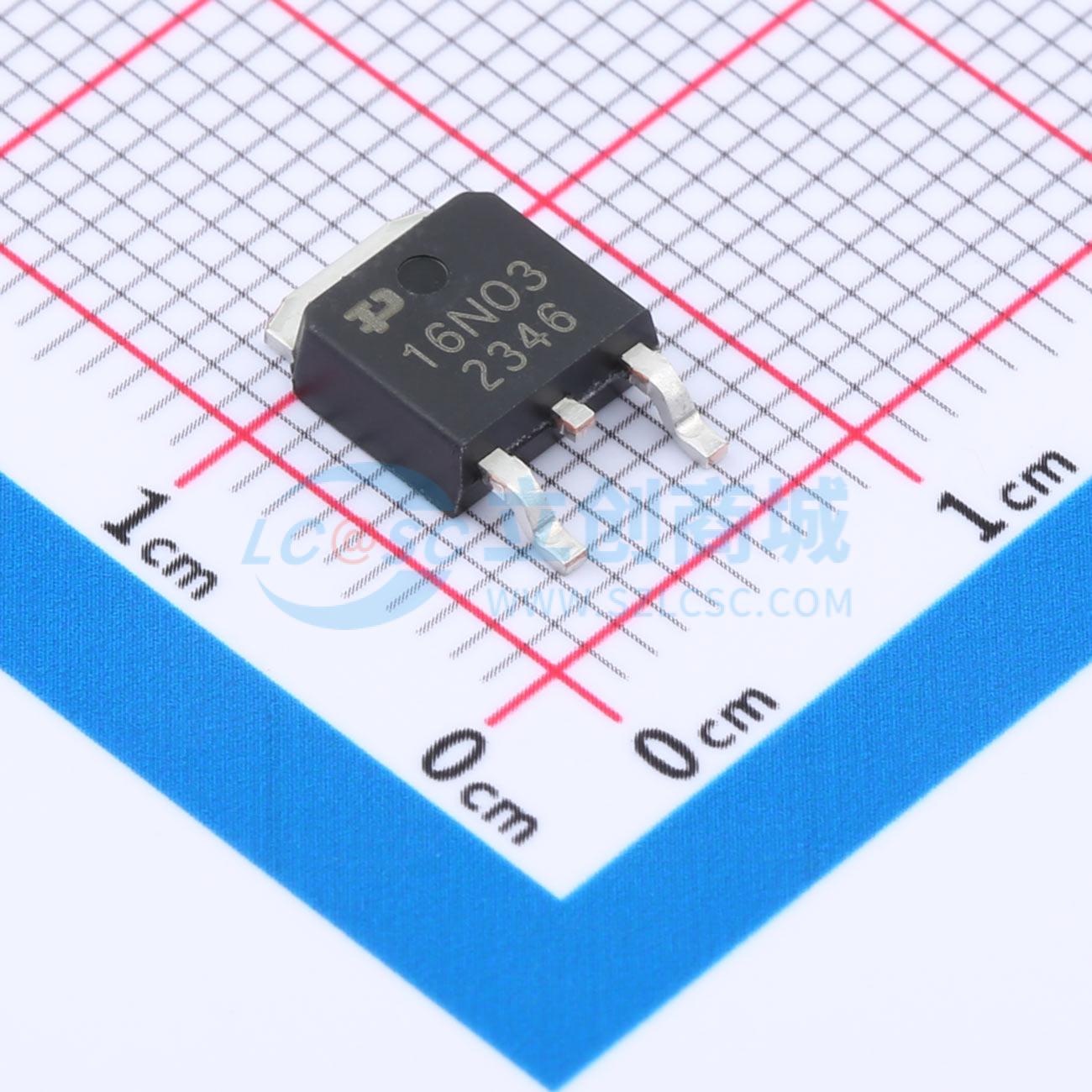

温馨提醒：图片仅供参考，商品以实物为准

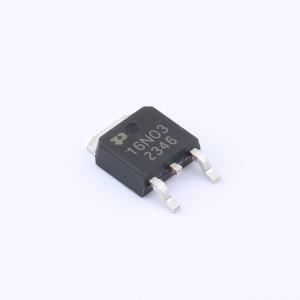

TPM30160NK3
耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = 30V。 RDS(ON) = 1.6mΩ @ VGS = 10 @ IDS = 30A。 RDS(ON) = 2.1mΩ @ VGS = 4.5 @ IDS = 25A。 简单的驱动要求。 小封装外形。 表面贴装器件
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM30160NK3
- 商品编号
- C19268132
- 商品封装
- TO-252-3L
- 包装方式
- 编带
- 商品毛重
- 1.145667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 2.1mΩ@4.5V | |
| 耗散功率(Pd) | 90W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 7.032nF | |
| 反向传输电容(Crss) | 743pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | - | |
| 输出电容(Coss) | 898pF |
商品概述
CJAC110N03A采用沟槽技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于多种应用场景。
商品特性
- 漏源电压(VDS) = 30V
- 当栅源电压(VGS) = 10V、漏极电流(IDS) = 30A 时,导通电阻(RDS(ON)) = 1.6 mΩ
- 当栅源电压(VGS) = 4.5V、漏极电流(IDS) = 25A 时,导通电阻(RDS(ON)) = 2.1 mΩ
应用领域
- 简单驱动要求
- 小封装尺寸
- 表面贴装器件
