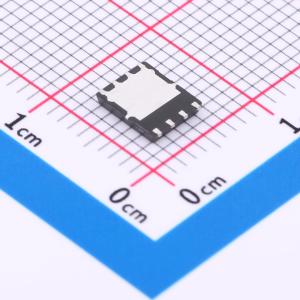

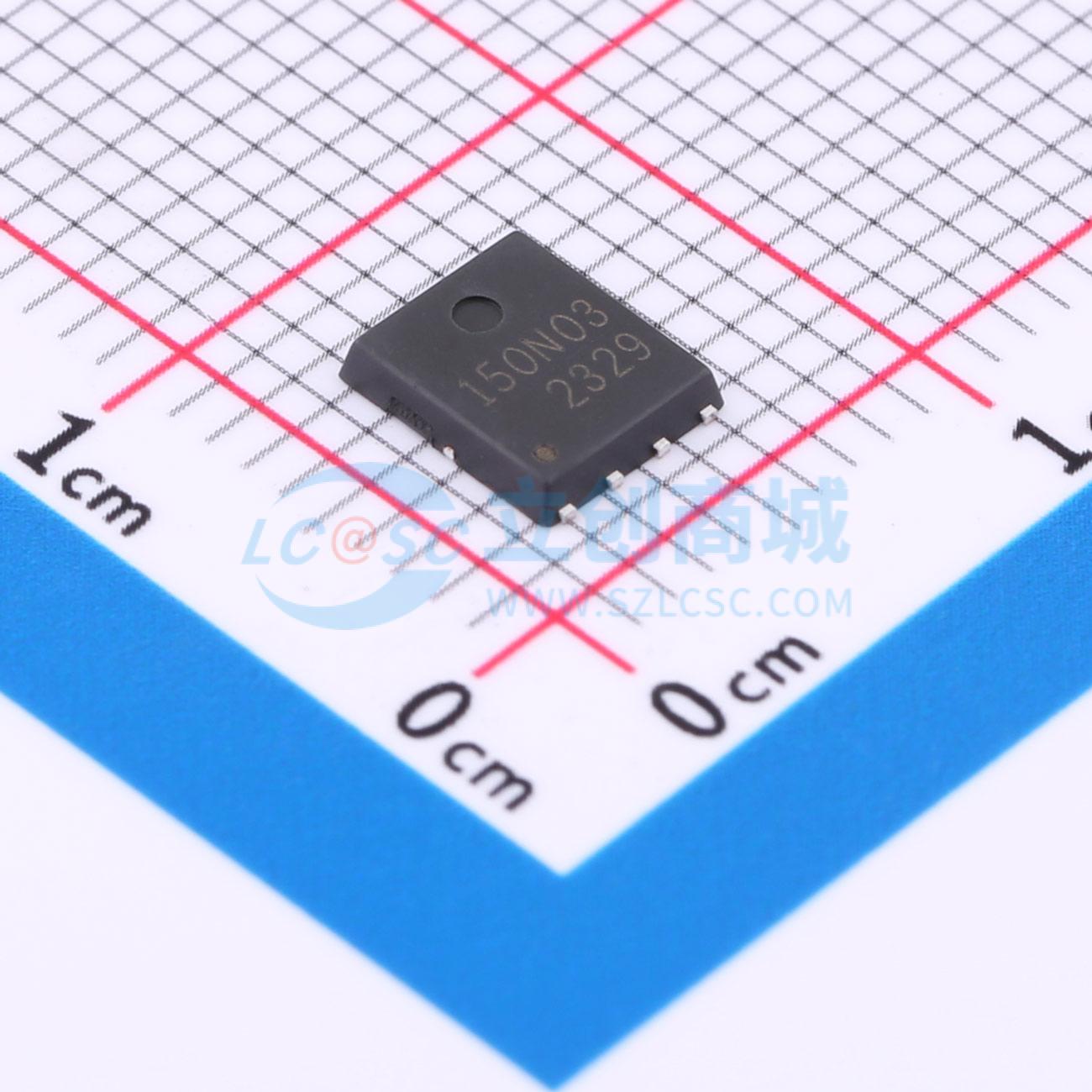

TPM30150ND56
耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 应用：负载/电源开关。 接口、逻辑开关。 超便携式电子产品的电池管理
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM30150ND56
- 商品编号
- C19268166
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.954333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 3.3mΩ@4.5V | |
| 耗散功率(Pd) | 75W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 58nC@15V | |
| 输入电容(Ciss) | 5.93nF | |
| 反向传输电容(Crss) | 220pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 漏源电压(VDS) = 30V
- 漏极电流(ID) = 150A
- 栅源电压(VGS) = 10V时,导通电阻(RDS(ON))≤2.5mΩ
- 栅源电压(VGS) = 4.5V时,导通电阻(RDS(ON))≤3.3mΩ
- PowerDFN 5x6封装
应用领域
- 负载/电源开关
- 接口、逻辑开关
- 超便携式电子设备的电池管理
