温馨提醒：图片仅供参考，商品以实物为准

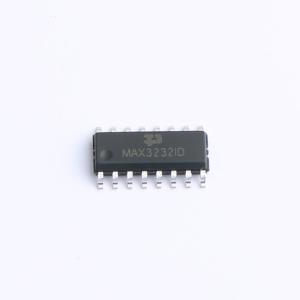

MAX3232IDR

3V至5.5V 250kbps RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该芯片包括两个驱动器、两个接收器和一个双电荷泵电路，具有±12kV IEC 61000-4-2接触放电ESD保护。满足TIA/EIA-232-F标准要求，提供异步通信控制器与串行端口连接器之间的电气接口。
品牌名称: TECH PUBLIC(台舟)
商品型号: MAX3232IDR
商品编号: C19268178

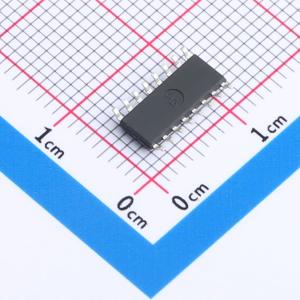

商品封装: SOP-16
包装方式: 编带
商品毛重: 0.27454克(g)

商品参数

商品概述

MAX3232IDR由两个驱动器、两个接收器和一个带有±12 kV IEC 61000-4-2接触放电ESD保护的双电荷泵电路组成。它满足TIA/EIA-232-F的要求，并提供了异步通信控制器与串行端口连接器之间的电气接口。电荷泵和四个小型外部电容允许该设备使用单个3V至5.5V电源工作。该设备可在高达250 kbps的数据信号速率下运行。MAX3232IDR采用SOP16封装。

应用领域

电池供电设备
工业人机界面
笔记本电脑、计算机
打印机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±12kV
	有无电荷泵	有
	工作温度	-40℃~+125℃
	静态电流	1.5mA
