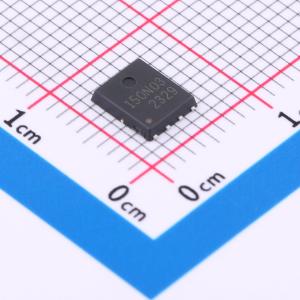

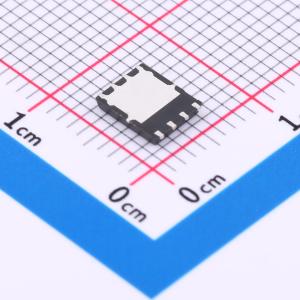

温馨提醒：图片仅供参考，商品以实物为准
TPH1R403NL
耐压:30V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 30V。 ID = 150A。 RDS(ON) = 2.5mΩ（VGS = 10V）。 RDS(ON) = 3.3mΩ（VGS = 4.5V）。应用：负载/电源开关。 接口、逻辑开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPH1R403NL
- 商品编号
- C19268167
- 商品封装
- PowerDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.3569克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 3.3mΩ@4.5V,20A | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 58nC@15V | |
| 输入电容(Ciss) | 5.93nF@15V | |
| 反向传输电容(Crss) | 220pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 660pF |
