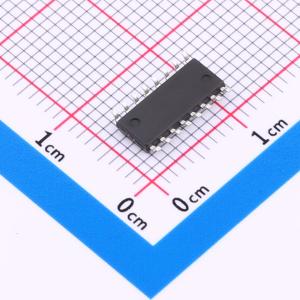

温馨提醒：图片仅供参考，商品以实物为准
TL494CM/TR
7V~40V
- 描述
- 专业电源管理(PMIC) 开关式脉宽调制控制电路
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- TL494CM/TR
- 商品编号
- C19193412
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.33648克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~200kHz | |
| 输出电流 | 200mA | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 45% | |
| 拓扑结构 | 推挽式 | |
| 功能特性 | 可调软启动 | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | 40V |
商品概述
TL494是一款开关式脉冲宽度调制电路，主要用于开关电源控制。提供DIP-16、SOP-16、TSSOP-16和QSOP-16封装形式。
商品特性
- 具备完善的脉宽调制电路。
- 包含主动或从动振荡器。
- 包含双误差放大器。
- 包含5V基准电压源。
- 可调节死区时间控制。
- 独立的输出晶体管，具备200 mA的源电流或灌电流能力。
- 输出控制支持推挽或单端模式。
