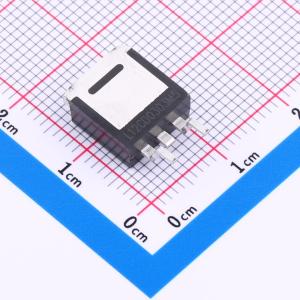

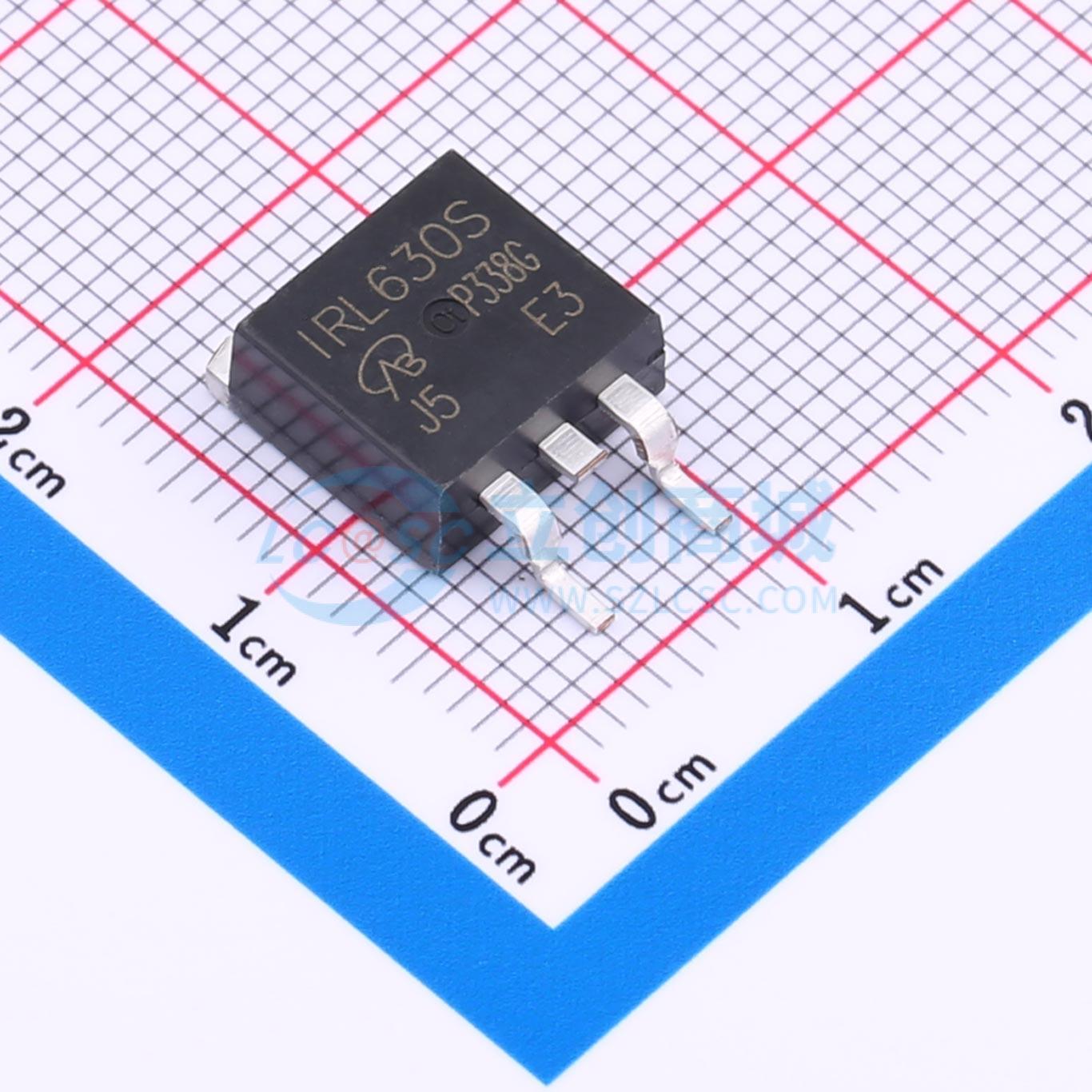

温馨提醒：图片仅供参考，商品以实物为准
IRL630STRR-VB
1个N沟道 耐压:200V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道MOSFET，采用Trench技术，适用于中功率电力和电子应用，为这些模块提供稳定可靠的功率开关功能，推动中功率应用领域的发展和应用TO263；N—Channel沟道,200V；10A；RDS(ON)=300mΩ@VGS=10V,VGS=20V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IRL630STRR-VB
- 商品编号
- C19190156
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 300mΩ@10V,5.4A | |
| 耗散功率(Pd) | 74W | |
| 阈值电压(Vgs(th)) | - |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 43nC@10V | |
| 输入电容(Ciss) | 800pF | |
| 反向传输电容(Crss) | 76pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 240pF |
商品特性
- 低栅极电荷Qg，驱动要求简单
- 改善了栅极、雪崩和动态dV/dt鲁棒性
- 全面表征了电容、雪崩电压和电流
- 符合RoHS标准
- N沟道MOSFET
应用领域
- 开关模式电源(SMPS)-不间断电源-高速功率开关-有源钳位正激电路-主开关
