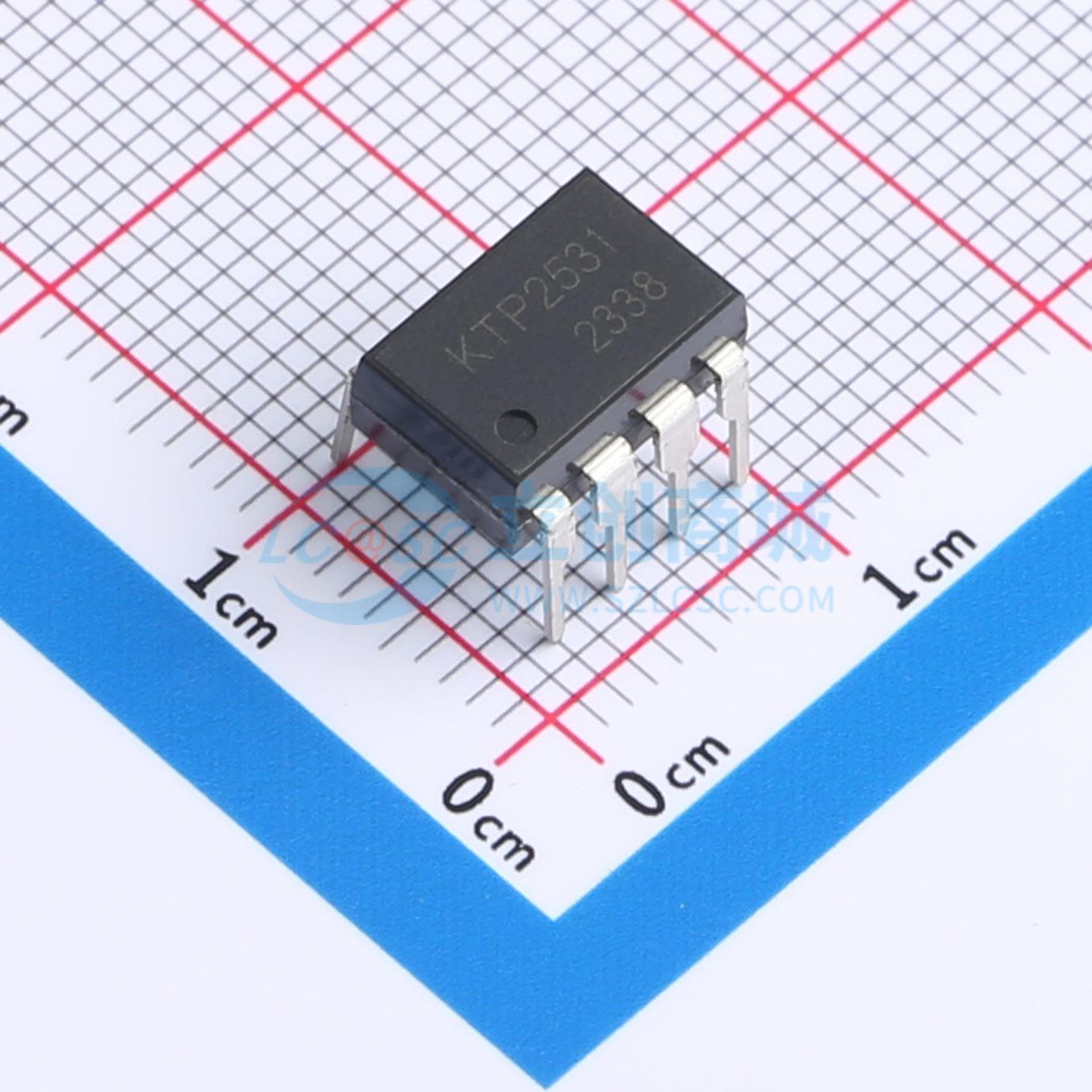

HCPL-2531-C1L0
HCPL-2531-C1L0
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这类晶体二极管型光耦在LED与集成光敏接收器之间用一绝缘层来保证输入与输出间的电器隔离。光电二极管和输出晶体管集电极分别给予偏置电压，可以使常规光敏晶体管的速度提高。
- 品牌名称
- KTP(科泰普)
- 商品型号
- HCPL-2531-C1L0
- 商品编号
- C19185356
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 19% | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 1.5us | |
| 传播延迟 tpHL | 1.5us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
商品概述
这类晶体二极管型光耦在LED与集成光敏接收器之间用一绝缘层来保证输入与输出间的电器隔离。光电二极管和输出晶体管集电极分别给予偏置电压，可以使常规光敏晶体管的速度提高。
商品特性
- 兼容安华高和仙童的HCPL-2531
- 高速：1 MBd
- TTL兼容
- 工作温度：-40°C to +85°C
- 封装形式：8-Pin
- 集电极输出
应用领域
- 高电压隔离
- 线性接收器
- 视频信号隔离
- 模拟信号地隔离
- 代替脉冲变压器
- 开关电源的反馈元件
- 代替低速的光敏晶体管隔离器
- 在马达中用于功率晶体管的隔离
- 高速逻辑地隔离：TTL/TTL,TTL/CMOS,TTL/LSTTL
