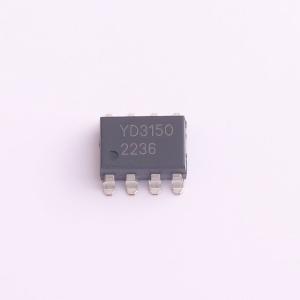

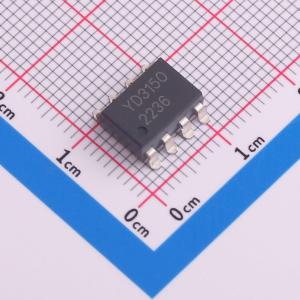

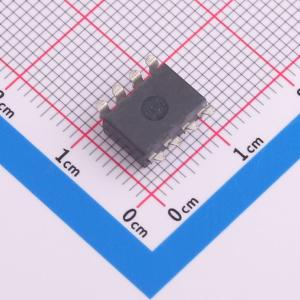

温馨提醒：图片仅供参考，商品以实物为准

HCPL-3150-C5L0

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HCPL-3150是一个1.0A的输出电流栅极驱动光电耦合器，可驱动大部分800V/ 20A IGBT/MOSFET。它非常适用于快速开关驱动在电机控制逆变器应用以及高性能电源系统中使用的功率IGBT和MOSFET。它由铝砷化镓(AlGaAs)发光二极管组成，该二极管以光学方式耦合到具有高速驱动器的集成电路，以实现推挽式MOSFET输出级。
品牌名称: KTP(科泰普)
商品型号: HCPL-3150-C5L0
商品编号: C19185369
商品封装: SMD-8P
包装方式: 编带
商品毛重: 0.821克(g)

商品参数

商品概述

HCPL-3150是一个1.0A的输出电流栅极驱动光电耦合器，可驱动大部分800V/ 20A IGBT/MOSFET。它非常适用于快速开关驱动在电机控制逆变器应用以及高性能电源系统中使用的功率IGBT和MOSFET。它由铝砷化镓(AlGaAs)发光二极管组成，该二极管以光学方式耦合到具有高速驱动器的集成电路，以实现推挽式MOSFET输出级。

商品特性

具有20kV/µs（最小值）共模抑制特点的高抗噪能力
使用输出级的P沟道MOSFET可使输出电压摆幅接近供电轨
15V至30V的宽电源电压范围快速开关速度─500ns（最大值）传播延迟─300ns（最大值）脉宽失真度
带滞后的欠压锁存(UVLO)
扩展工业温度范围 - 40℃至100℃

应用领域

工业逆变器
不间断电源
感应加热隔离IGBT/功率MOSFET栅极驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动光耦
	负载类型	IGBT；MOSFET
	通道数	2
	CMTI(kV/us)	50kV/us
	驱动侧工作电压	-
	峰值输出电流	1.5A

	属性	参数值
	传播延迟 tpHL	500ns
	传播延迟 tpLH	500ns
	隔离电压(Vrms)	5kV
	耗散功率(Pd)	250mW
	工作温度	-40℃~+100℃
