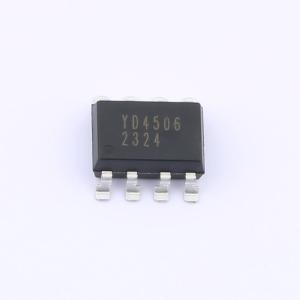

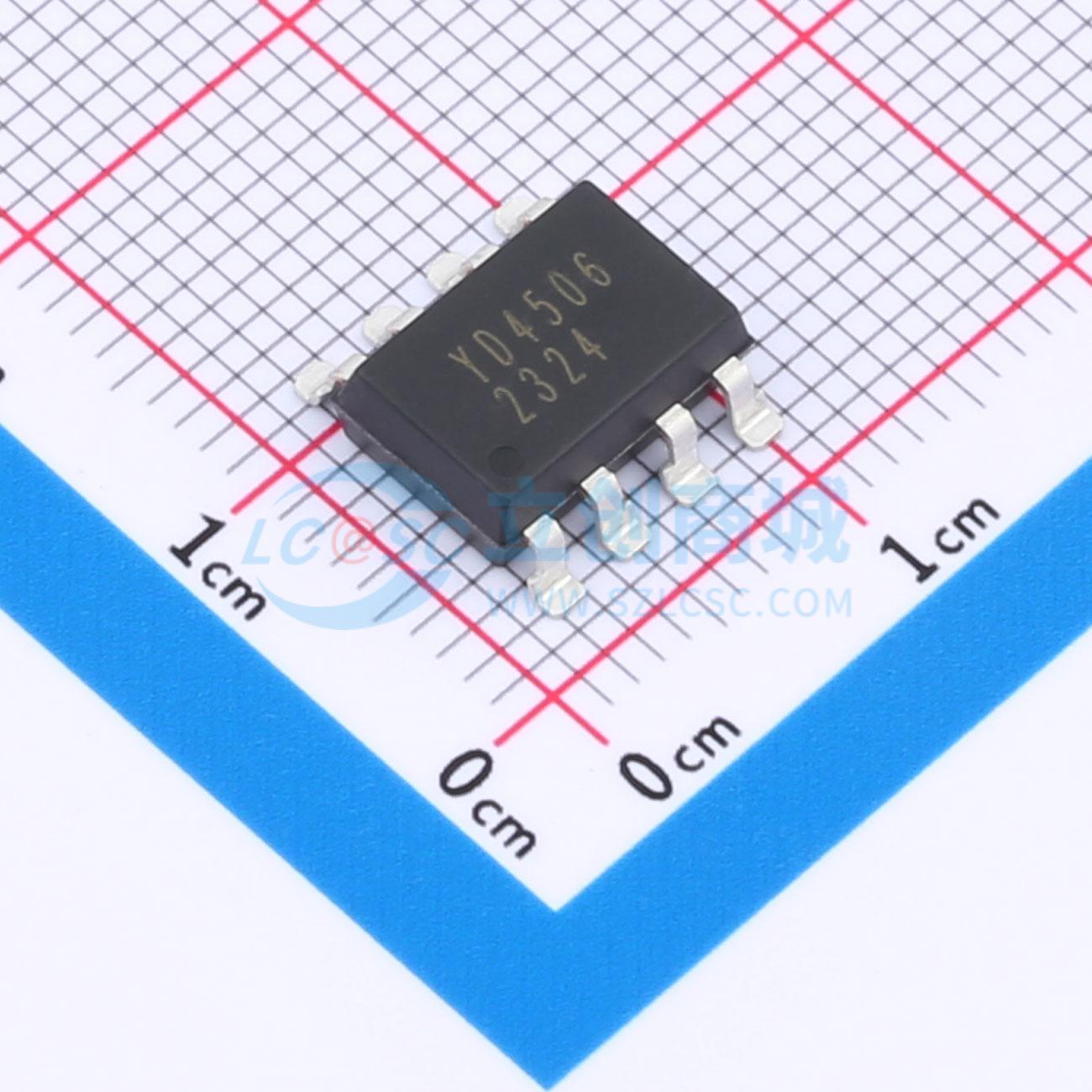

HCPL-4506-C5L0

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HCPL-4506 高速光电耦合器采用一个GaAsP 的LED。LED 光耦合到一个集成高增益光电检测器上。此光耦通过减少开关死区时间，来最小化器件之间的传输延迟差，为提高逆变器效率提供优良的解决方案。
品牌名称: KTP(科泰普)
商品型号: HCPL-4506-C5L0
商品编号: C19185373
商品封装: SMD-8P
包装方式: 编带
商品毛重: 0.806克(g)

商品参数

商品概述

HCPL-4506 高速光电耦合器采用一个GaAsP 的LED。LED 光耦合到一个集成高增益光电检测器上。此光耦通过减少开关死区时间，来最小化器件之间的传输延迟差，为提高逆变器效率提供优良的解决方案。短接6、7 引脚，可接入一个芯片上集成的20KΩ输出上拉电阻，这对于一般的IPM 应用，可以省去外部上拉电阻。

商品特性

适用于常规IPM 应用的工业温度范围： -40°C到100°C
最大传输延迟：tPHL = 480ns，tPLH = 550ns
最小化脉冲宽度失真：PWD = 450ns
VCm = 1500V 时，最小共模瞬变抗扰度为15kV/µs
CTR > 44%，IF = 10mA

应用领域

IPM 隔离
IGBT/MOSFET 栅极隔离驱动
交流和无刷直流电机驱动
工业逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~30V
	隔离电压(Vrms)	3.75kV
	CMTI(kV/us)	30kV/us
	传输速率	-
	CTR-电流传输比	44%
	通道数	1

	属性	参数值
	工作温度	-40℃~+100℃
	传播延迟 tpLH	650ns
	传播延迟 tpHL	400ns
	输入阈值电流(FH)	800uA
	输出电流	-
	耗散功率(Pd)	145mW
	输出电压	30V
	正向压降(Vf)	1.8V
