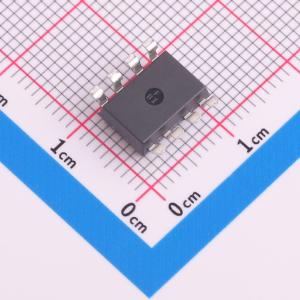

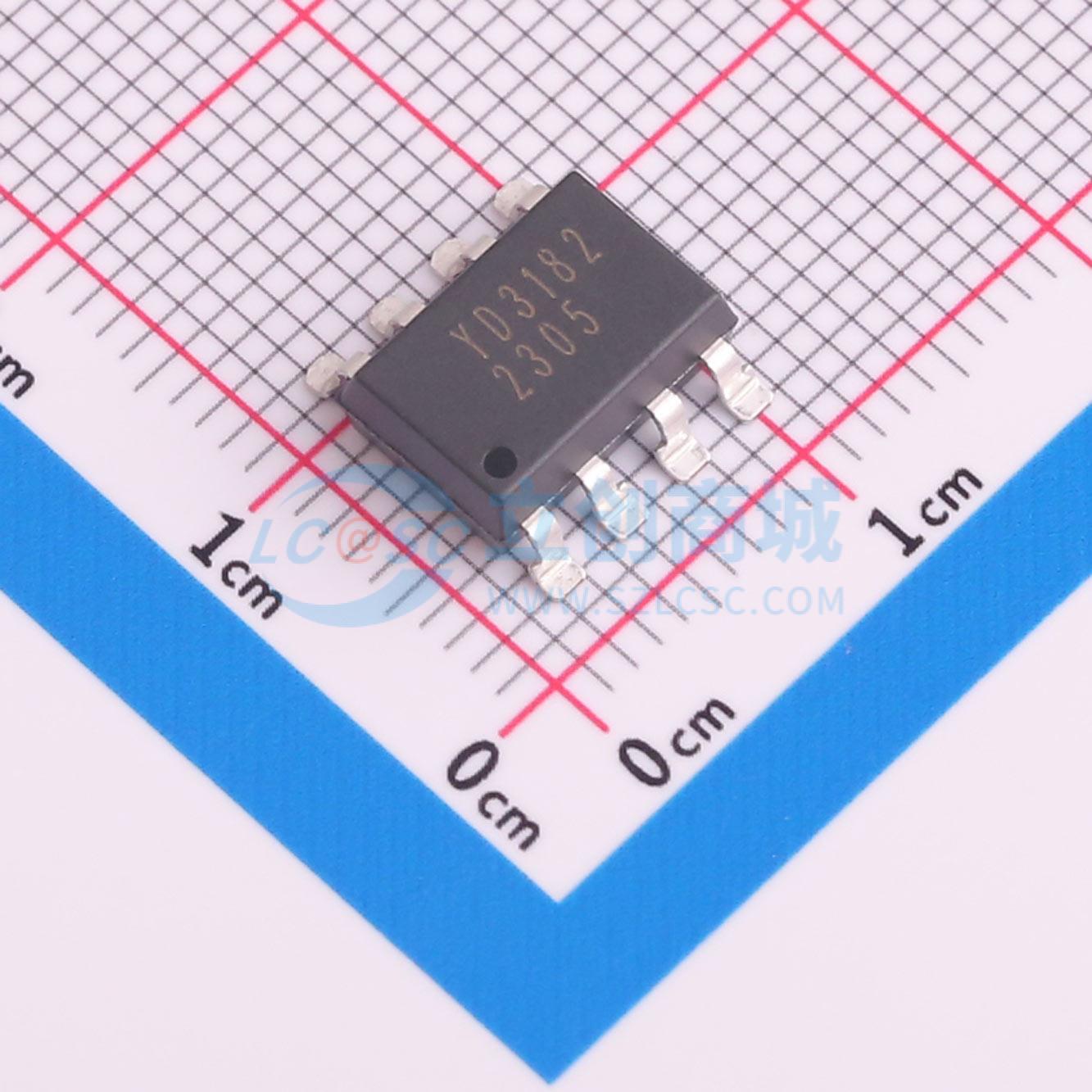

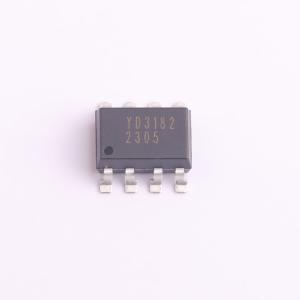

FOD3182-C5L0

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FOD3182是具有3A输出电流，高速MOSFET栅极驱动光耦合器。它由铝砷化镓(AlGaAs)发光二极管组成，该二极管与具有PMOS和NMOS输出功率晶体管集成电路功率级的CMOS感测器进行光耦合。非常适用于等离子显示屏(PDPs)，电动机用逆变器控制，以及高性能DC/DC转换器中采用的高频功率驱动MOSFETS。
品牌名称: KTP(科泰普)
商品型号: FOD3182-C5L0
商品编号: C19185370
商品封装: SMD-8P
包装方式: 编带
商品毛重: 0.783克(g)

商品参数

商品概述

FOD3182是具有3A输出电流，高速MOSFET栅极驱动光耦合器。它由铝砷化镓(AlGaAs)发光二极管组成，该二极管与具有PMOS和NMOS输出功率晶体管集成电路功率级的CMOS感测器进行光耦合。非常适用于等离子显示屏(PDPs)，电动机用逆变器控制，以及高性能DC/DC转换器中采用的高频功率驱动MOSFETS。

商品特性

VCM = 2000V时，具有50kV/μs（典型值）共模抑制特点的高抗噪能力
保证工作温度范围为 - 40°C至 + 100°C
3A峰值输出电流
快速开关速度210ns（最大值）传播延迟A65ns最大脉宽失真度
快速输出上升/下降时间提供较低的动态功耗
250kHz最大开关速度
宽VDD工作范围：10V至30V
使用输出级的P沟道MOSFET可使输出电压摆幅接近供电轨（轨到轨输出）
带滞回的欠压锁定保护(UVLO) - 优化用于驱动MOSFET

应用领域

等离子显示屏
高性能DC/DC转换器
高性能开关模式电源
高性能不间断电源
隔离功率MOSFET栅极驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	10V~30V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	50kV/us
	传输速率	-
	通道数	1
	工作温度	-40℃~+100℃
	传播延迟 tpLH	210ns

	属性	参数值
	传播延迟 tpHL	210ns
	输入阈值电流(FH)	7.5mA
	输出电流	-
	耗散功率(Pd)	295mW
	输出电压	30V
	正向压降(Vf)	1.43V
	直流反向耐压(Vr)	5V
	正向电流(If)	16mA
