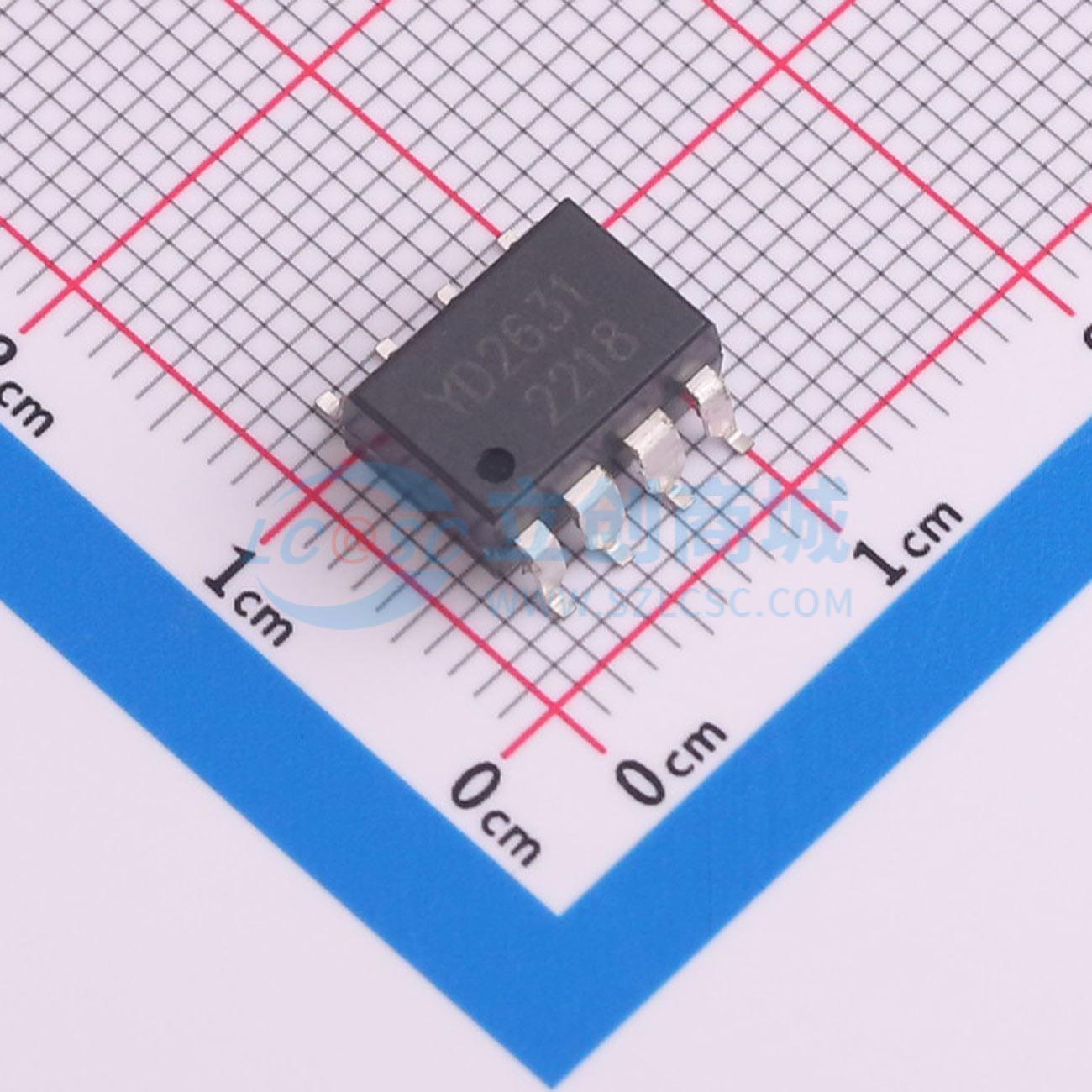

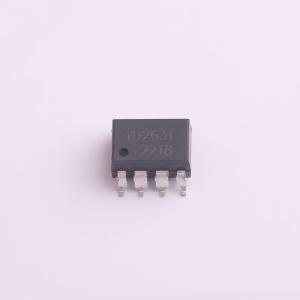

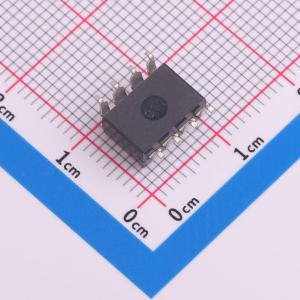

HCPL-2631-C5L0
双通路高速光电耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCPL-2631是双通路光电耦合器，每个通道是由一个高发射强度的红外发光二极管和一个高速高益的光敏检测集成电路组成。
- 品牌名称
- KTP(科泰普)
- 商品型号
- HCPL-2631-C5L0
- 商品编号
- C19185367
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.794克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 10Mbps | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 15mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 85mW | |
| 正向压降(Vf) | 1.75V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | 开集电极输出 |
商品概述
HCPL-2631是双通路光电耦合器，每个通道是由一个高发射强度的红外发光二极管和一个高速高益的光敏检测集成电路组成。
商品特性
- 兼容安华高的HCPL-2631
- 高速：10 MBd
- LSTTL/TTL兼容
- 低输入电流：7.5mA
- 工作温度： -40°C to +85°C
- 封装形式：8-Pin
应用领域
- 线路接收器隔离
- 电脑-外围电路界面
- 微处理器系统界面
- A/D，D/A转换的数字信号隔离
- 开关电源
- 仪器的输入/输出隔离
- 消除接地回路的噪声
- 替代脉冲变压器
- 马达驱动器中的高压三极管隔离
- 高速逻辑系统的隔离
