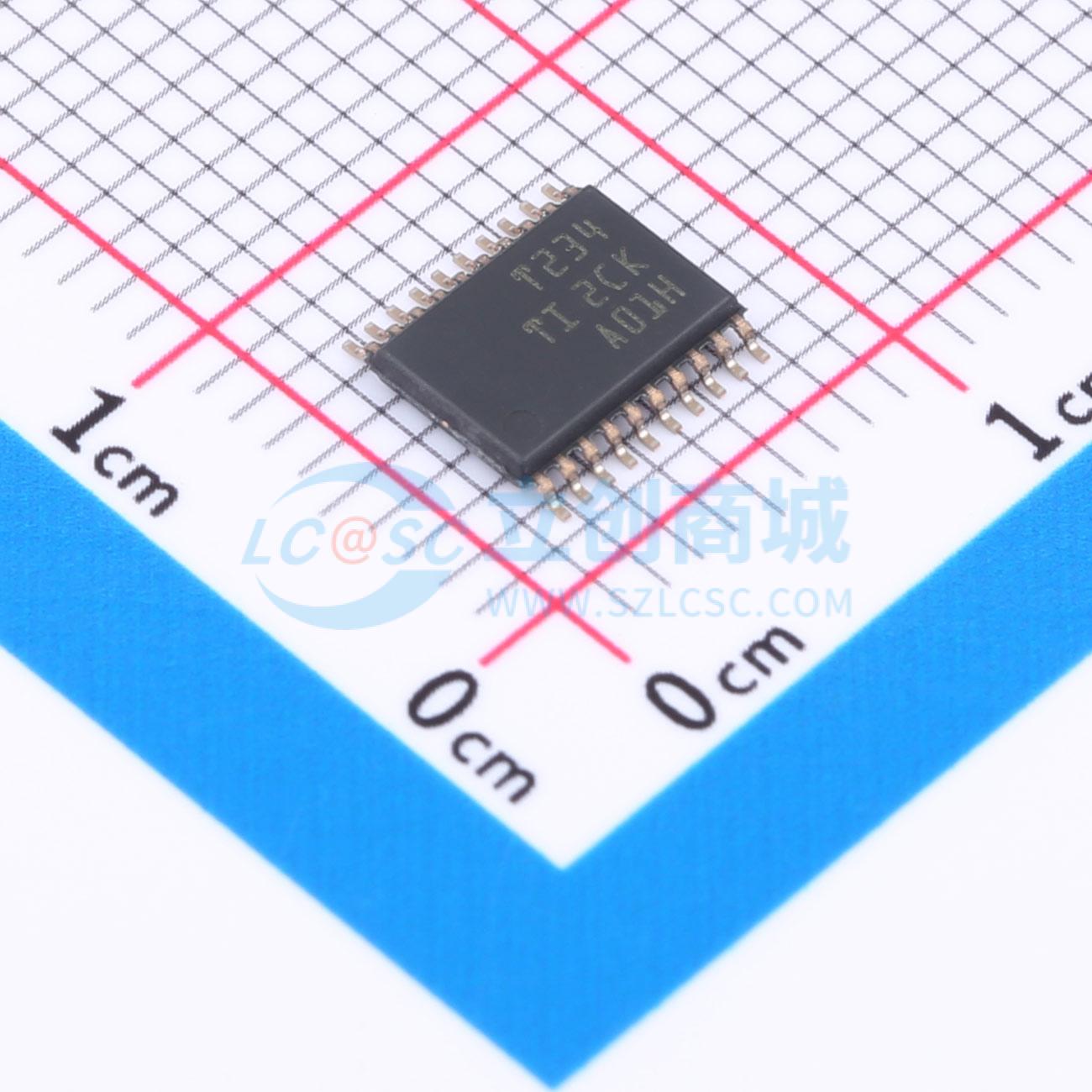

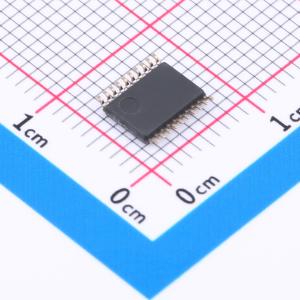

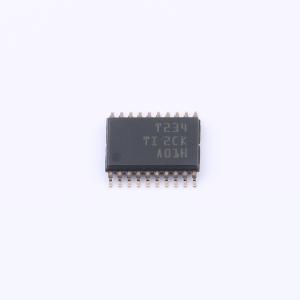

温馨提醒：图片仅供参考，商品以实物为准
TMUX7234PWR
TMUX7234 44V,低导通电阻,2:1,4通道精密开关，具有闩锁免疫和1.8V逻辑电平
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMUX7234 是一个包含四个独立控制 SPDT 开关的多路复用器，具有 EN 引脚以启用或禁用所有四个开关。支持单电源（4.5V 至 44V）、双电源（±4.5V 至 ±22V）或不对称电源。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX7234PWR
- 商品编号
- C19184441
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~44V；-22V~-4.5V | |
| 导通时间(ton) | 110ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5.5Ω | |
| 关闭时间(toff) | 80ns | |
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 100MHz | |
| 传播延迟(tpd) | 450ps |
商品概述
TMUX7234是一款具有抗闩锁功能的互补金属氧化物半导体（CMOS）多路复用器。TMUX7234包含四个独立控制的单刀双掷（SPDT）开关，设有一个EN引脚用于启用或禁用所有四个通道。该器件支持单电源（4.5 V至44 V）、双电源（±4.5 V至±22 V）或非对称电源（例如VDD = 12 V，VSS = -5 V）。TMUX7234支持源极（Sx）和漏极（D）引脚上从VSS到VDD的双向模拟和数字信号。 所有逻辑控制输入支持1.8 V至VDD的逻辑电平，确保在有效电源电压范围内工作时与TTL和CMOS逻辑兼容。故障安全逻辑电路允许在电源引脚施加电压之前对控制引脚施加电压，保护器件免受潜在损坏。 TMUX72xx系列具有抗闩锁功能，可防止通常由过压事件引起的器件内部寄生结构之间出现不良大电流事件。闩锁状态通常会持续到电源轨关闭，并可能导致器件故障。抗闩锁特性使TMUX72xx系列开关和多路复用器能够在恶劣环境中使用。
商品特性
- 抗闩锁
- 双电源范围：±4.5 V至±22 V
- 单电源范围：4.5 V至44 V
- 低导通电阻：3 Ω
- 低电荷注入：3 pC
- 高电流支持：400 mA（最大值）
- 工作温度范围：-40℃至+125℃
- 1.8 V逻辑兼容输入
- 故障安全逻辑
- 轨到轨操作
- 双向信号路径
- 先断后通开关
应用领域
- 工厂自动化与控制
- 流量变送器
- 可编程逻辑控制器（PLC）
- 模拟输入模块
- 数据采集系统（DAQ）
- 半导体测试设备
- 电池测试设备
- 超声扫描仪
- 患者监测与诊断
- 光网络
- 光测试设备
- 有线网络
- 远程无线电单元（RRU）
- 有源天线系统大规模多输入多输出（AAS mMIMO）
