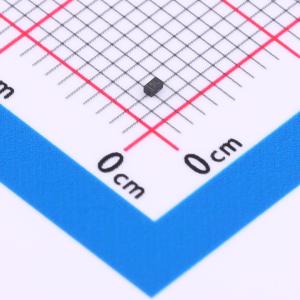

温馨提醒：图片仅供参考，商品以实物为准
ESDALC6V1-1U2-ES
单路单向ESD静电防护器件，20kV，CJ：0.5pF；HDMI/USB/NFC/RF超高速接口通讯防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5.0V 单路单向ESD静电防护器件，20kV，CJ：0.5pF；HDMI/USB/NFC/RF超高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- ESDALC6V1-1U2-ES
- 商品编号
- C19170861
- 商品封装
- DFN0603-2L
- 包装方式
- 编带
- 商品毛重
- 0.01153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESDALC6V1-1U2-ES 是一款低电容瞬态电压抑制器，专为保护高速数据接口而设计。该器件旨在保护连接至数据和传输线路的敏感电子元件，使其免受静电放电引起的过应力损害。它集成了一对低电容导向二极管和一个瞬态电压抑制二极管。
商品特性
- 符合 IEC 61000-4-2 第 4 级静电放电防护标准
- ±20kV 接触放电
- ±20kV 空气放电
- 60W 峰值脉冲功率（8/20μs 波形）
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 符合 RoHS 标准
- 保护一条单向线路
- 典型结电容：0.5pF
应用领域
- USB 2.0/3.0
- 10/100/1000 以太网
- 显示器与平板显示器
- 笔记本电脑
- SIM卡端口
- ATM接口
