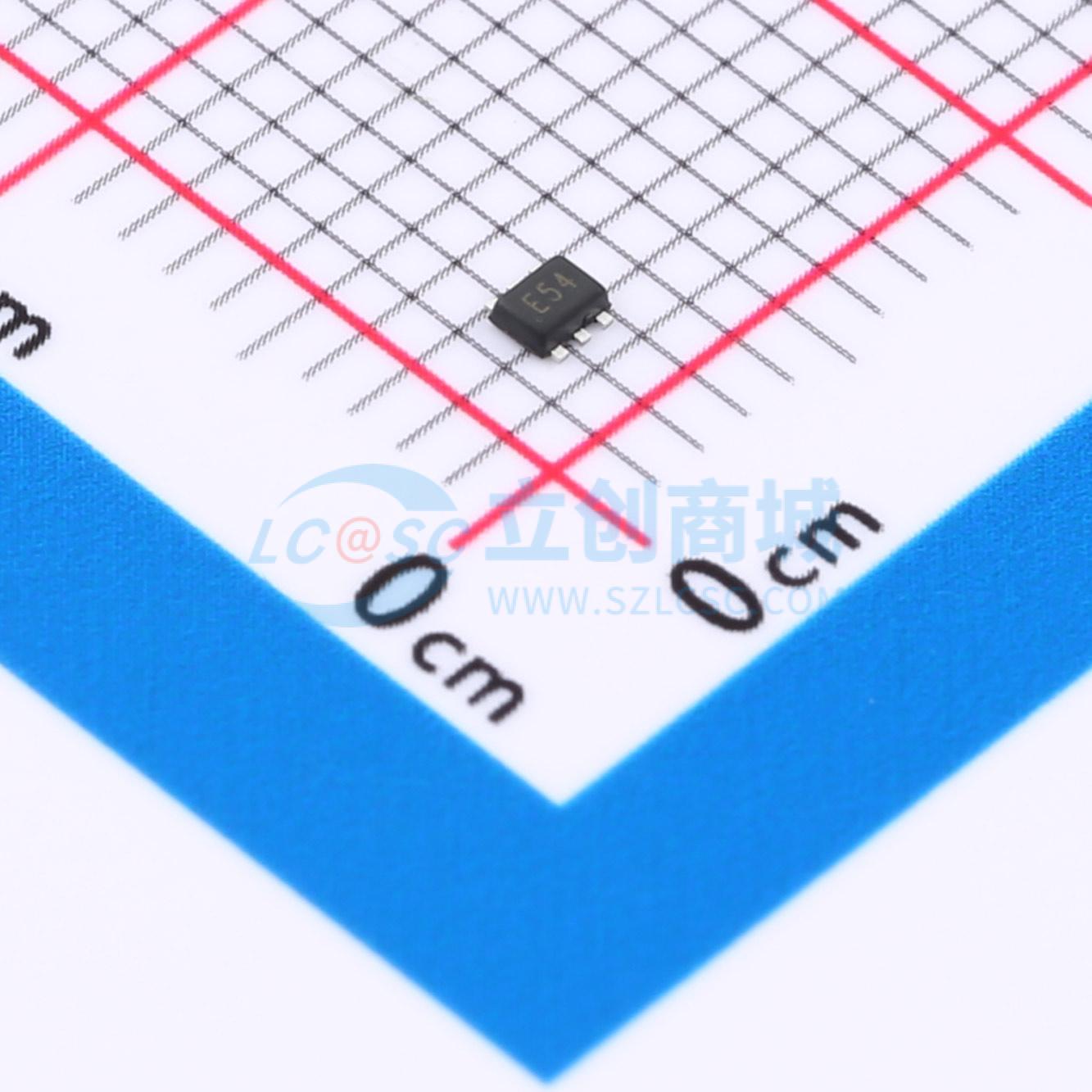

ESDA6V8AV6-6/TR-ES实物图

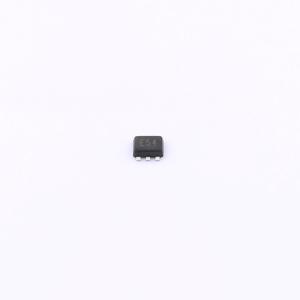

  • ESDA6V8AV6-6/TR-ES商品缩略图

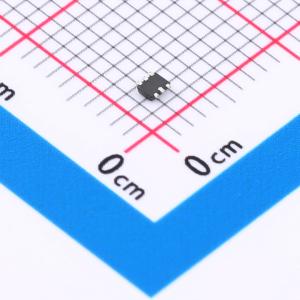

  • ESDA6V8AV6-6/TR-ES商品缩略图
  • ESDA6V8AV6-6/TR-ES商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

ESDA6V8AV6-6/TR-ES

极性：单向 4路保护 反向关断电压（典型值）:5V(Max) 击穿电压（最小值）:6V 钳位电压:12V 峰值脉冲电流:4.5A (8/20us) ，电容Cj：0.9pF

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
5.0V低容，4路单向+带VBUS防护ESD静电防护器件，20kV，CJ：0.6pF；HDMI/USB/RJ45高速接口通讯防护。
品牌名称
ElecSuper(静芯)
商品型号
ESDA6V8AV6-6/TR-ES
商品编号
C19170859
商品封装
SOT-563​
包装方式
编带
商品毛重
0.0268克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)5V
钳位电压15V
峰值脉冲电流(Ipp)4A@8/20us
峰值脉冲功率(Ppp)60W
击穿电压(VBR)6V
属性参数值
反向电流(Ir)1uA
通道数四路
工作温度-40℃~+125℃
防护等级IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
类型ESD
Cj-结电容0.6pF

商品概述

ESDA6V8AV6-6/TR-ES旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间受限设计中进行静电放电保护的理想选择。

商品特性

  • 符合IEC 61000-4-2标准第4级静电放电保护
  • ±12kV接触放电
  • ±17kV空气放电
  • 符合IEC 61000-4-4标准电快速瞬变脉冲群保护
  • 40A (5/50ns)
  • 符合IEC 61000-4-5标准浪涌保护
  • 4.0A (8/20us)
  • 符合RoHS标准
  • 保护四条输入/输出线路
  • 超低电容：0.6pF (典型值)
  • 低钳位电压
  • 低泄漏电流
  • 固态硅技术

应用领域

  • 蜂窝手机及配件
  • 无绳电话
  • 个人数字助理
  • 便携式仪器
  • 笔记本电脑及手持设备
  • 数码相机
