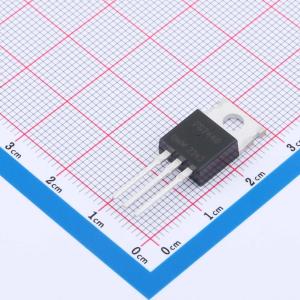

温馨提醒：图片仅供参考，商品以实物为准
IRFB7440PBF(UMW)
N沟道 耐压:40V 电流:172A
- 描述
- MOS（场效应管）
- 品牌名称
- UMW(友台半导体)
- 商品型号
- IRFB7440PBF(UMW)
- 商品编号
- C19100592
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.877克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 172A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 143W | |
| 阈值电压(Vgs(th)) | 3V@100uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 90nC | |
| 输入电容(Ciss) | 4.73nF | |
| 反向传输电容(Crss) | 460pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 680pF |
商品特性
- 漏源电压（VDS） = 40 V
- 漏极电流（ID） = 80 A（栅源电压VGS = 10 V）
- 导通电阻RDS(ON) < 2.2 mΩ（栅源电压VGS = 10 V）
- 导通电阻RDS(ON) < 2.4 mΩ（栅源电压VGS = 4.5 V）
- 低米勒电荷
- 低反向恢复电荷体二极管
应用领域
- 电动工具
- 同步整流
- 电池保护电路
- 电机驱动和不间断电源
