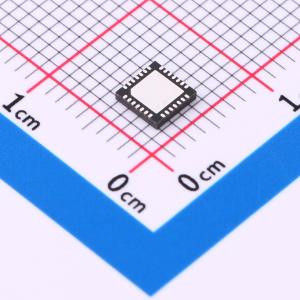

温馨提醒：图片仅供参考，商品以实物为准

CH32V305GBU6

基于青稞RISC-V内核的工业级通用微控制器

描述: CH32V 系列是基于青稞RISC-V 内核设计的工业级通用微控制器，包括CH32V305 连接型MCU、CH32V307/CH32V317 互联型MCU、CH32V208 无线型MCU 等。CH32V30x 和CH32V31x 系列基于青稞V4F 微处理器设计，支持单精度浮点指令和快速中断响应，支持144MHz 主频零等待运行，提供8 组串口、4 组电机PWM 高级定时器、SDIO、DVP 数字图像接口、4 组模拟运放、双ADC 单元、双DAC 单元，内置USB2.0 高速PHY 收发器（480Mbps）、千兆以太网MAC 控制器及10 兆物理层收发器、10/100 兆物理层收发器（仅适用于CH32V317）等。
品牌名称: WCH(南京沁恒)
商品型号: CH32V305GBU6
商品编号: C19100608
商品封装: QFN-28(4x4)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

CH32V系列是基于青稞RISC-V内核设计的工业级通用微控制器，包括CH32V305连接型MCU、CH32V307/CH32V317互联型MCU、CH32V208无线型MCU等。CH32V30x和CH32V31x系列基于青稞V4F微处理器设计，支持单精度浮点指令和快速中断响应，支持144MHz主频零等待运行，提供8组串口、4组电机PWM高级定时器、SDIO、DVP数字图像接口、4组模拟运放、双ADC单元、双DAC单元，内置USB2.0高速PHY收发器（480Mbps）、千兆以太网MAC控制器及10兆物理层收发器、10/100兆物理层收发器等。

商品特性

青稞32位RISC-V4F内核，多种指令集组合
快速可编程中断控制器+硬件中断堆栈
分支预测、冲突处理机制
单周期乘法、硬件除法、硬件浮点
系统主频144MHz，零等待
可配最大128KB易失数据存储区SRAM
可配480KB程序存储区CodeFlash（零等待应用区+非零等待数据区）
28KB系统引导程序存储区BootLoader
128B系统非易失配置信息存储区
128B用户自定义信息存储区
系统供电VDD额定：3.3V
GPIO单元独立供电VIO额定：3.3V
低功耗模式：睡眠、停止、待机
VBAT电源独立为RTC和后备寄存器供电
内置出厂调校的8MHz的RC振荡器
内置约40kHz的RC振荡器
内置PLL，可选CPU时钟达144MHz
外部支持3 ~ 25MHz高速振荡器
外部支持32.768kHz低速振荡器
上电和掉电复位、可编程电压监测器
实时时钟RTC：32位独立定时器
2组18路通用DMA控制器：18个通道，支持环形缓冲区管理，支持TIMx/ADC/DAC/USART/I2C/SPI/I2S/SDIO
4组运放、比较器：连接ADC和TIMx
2组12位数模转换DAC
2组12位模数转换ADC：模拟输入范围：VSSA ~ VDDA，16路外部信号+2路内部信号通道，片上温度传感器，双ADC转换模式
16路TouchKey通道检测
4个16位高级定时器，支持死区控制和紧急刹车，提供用于电机控制的PWM互补输出
4个16位通用定时器，提供输入捕获/输出比较/PWM/脉冲计数及增量编码器输入
2个基本定时器
2个看门狗定时器（独立和窗口型）
系统时基定时器：64位计数器
8个USART接口（包含5个UART）
2个I2C接口（支持SMBus/PMBus）
3个SPI接口（SPI2、SPI3用于I2S2、I2S3）
USB2.0全速主机/设备接口，内置PHY
USB2.0全速OTG接口
USB2.0高速主机/设备接口，内置PHY
2组CAN接口（2.0B主动）
SDIO主机接口（MMC、SD/SDIO卡及CE-ATA）
FSMC存储器接口
数字图像接口DVP
千兆以太网MAC控制器，10兆PHY收发器
10/100兆PHY收发器（仅CH32V317）
80个I/O口，映射16个外部中断
安全特性：CRC计算单元，96位芯片ID
调试模式：串行2线调试接口
封装形式：LQFP、QFN和TSSOP

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	RISC-V4F
	CPU最大主频	144MHz
	CPU位数	32 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
	RAM容量	32KB

	属性	参数值
	EEPROM容量	-
	I/O数量	24
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	3.3V
	工作温度	-40℃~+85℃
