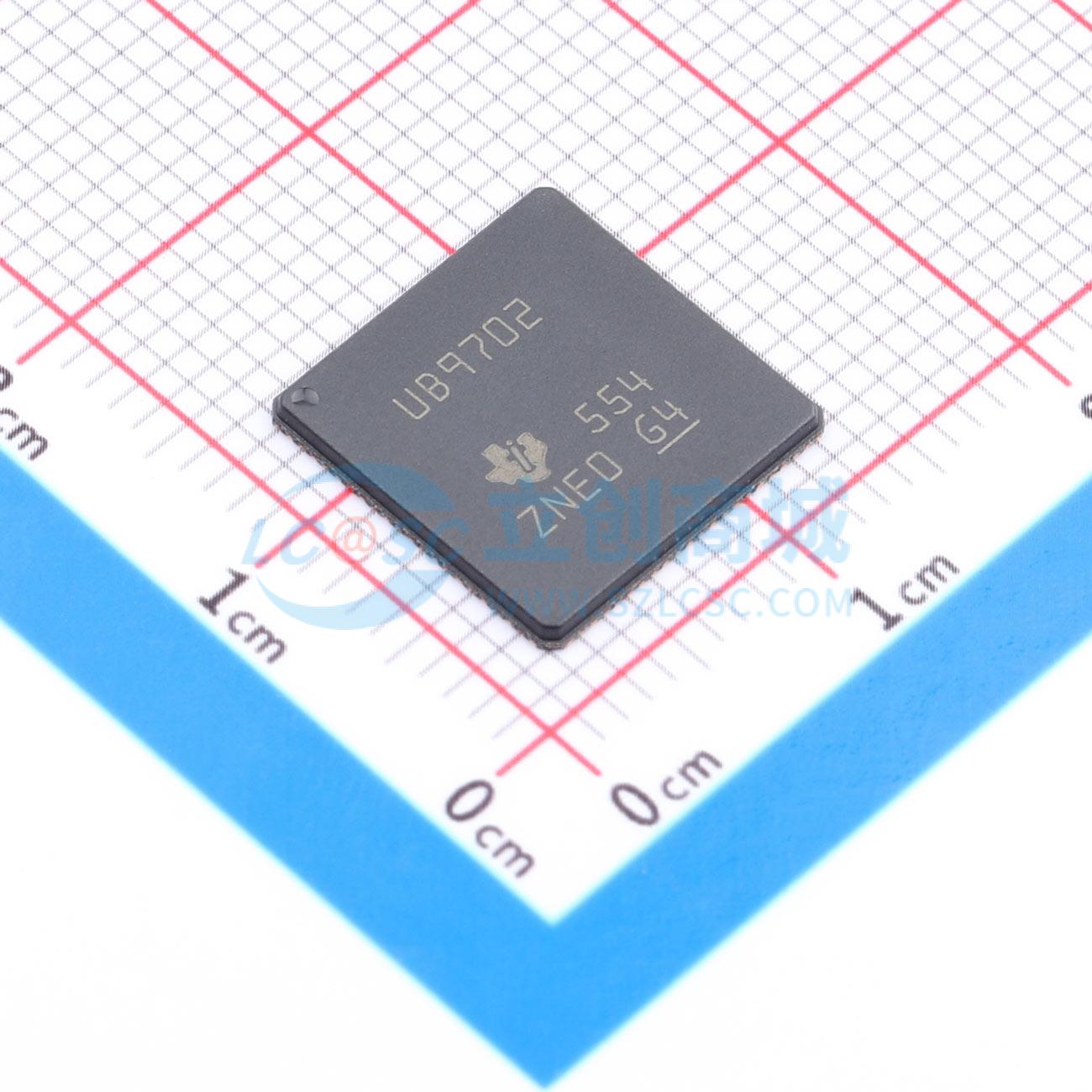

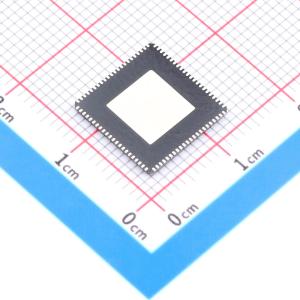

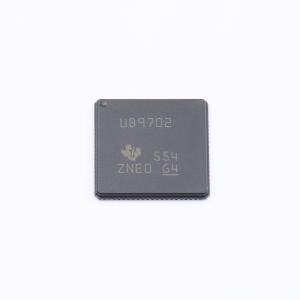

温馨提醒：图片仅供参考，商品以实物为准

DS90UB9702TRURTQ1

汽车FPD - Link IV解串器集线器，适用于8MP +相机和其他传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: DS90UB9702TRURTQ1
商品编号: C19100609
商品封装: VQFNP-88(12x12)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

DS90UB9702-Q1 是一款 FPD-Link 解串器，可提供稳定的超高速7.55 Gbps前向通道和47.1875 Mbps双向控制通道，用于通过汽车同轴电缆或STP电缆连接最多四个原始数据传感器到中央处理单元。当与DS90UB971-Q1搭配使用时，该解串器可从支持超高分辨率（8MP+/40fps）的成像器或多种拓扑结构中的多个传感器接收视频数据。接收的数据会被聚合到两个 MIPI CSI-2 D-PHY 输出端，用于连接下游处理器。额外增加一个CSI端口用于端口复制。灵活的MIPI CSI-2输出支持每个端口交错多个虚拟通道，以区分多个传感器、曝光和数据类型。该功能具备视频聚合和复制模式，支持输入到输出端口以及虚拟通道（VC-ID）重映射。先进的数据保护和诊断功能支持整个系统的功能安全。多级数据完整性检查和保护，结合可编程健康状态中断，有助于确保车辆中传感器模块和链路的稳定运行。

商品特性

符合AEC-Q100标准，适用于汽车应用
器件温度等级2:工作温度范围-40℃ 至 105℃
可同时聚合最多4个传感器的解串数据
支持7/8MP+成像器
线路速率为7.55 Gbps
支持单端同轴电缆或屏蔽双绞线（STP）电缆
支持电缆供电（PoC）
符合CSI v2.1标准系统接口
支持最多2个MIPI CSI-2输出端口和1个复制端口
CSI端口0为MIPI CSI-2输出端口
CSI端口1为MIPI CSI-2输出端口
CSI端口2为复制端口
支持16个虚拟通道和VC-ID重映射
符合MIPI D-PHY v2.1标准
每个端口最多支持4个数据通道，每个端口2个时钟
每个通道最高2.5 Gbps，每个端口最高10 Gbps
四路CMLOUT输出端口，用于板外处理
4个CMLOUT端口复制自4个FPD RX端口
能够以相同线路速率驱动另一个解串器件
10个GPIO引脚，用于传感器同步和诊断
双I2C端口
支持冻结帧检测
自动接收器均衡
低功耗睡眠模式，保留GPIO状态

应用领域

汽车驾驶辅助系统（ADAS）
安防监控
工业和消费类远程摄像头
医疗成像系统

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	7.55Gbps
	工作温度	-40℃~+105℃
	通道数	2

	属性	参数值
	输入	FPD-Link
	输出	CSI-2
	控制接口	I2C
	功能特性	自适应接收均衡
