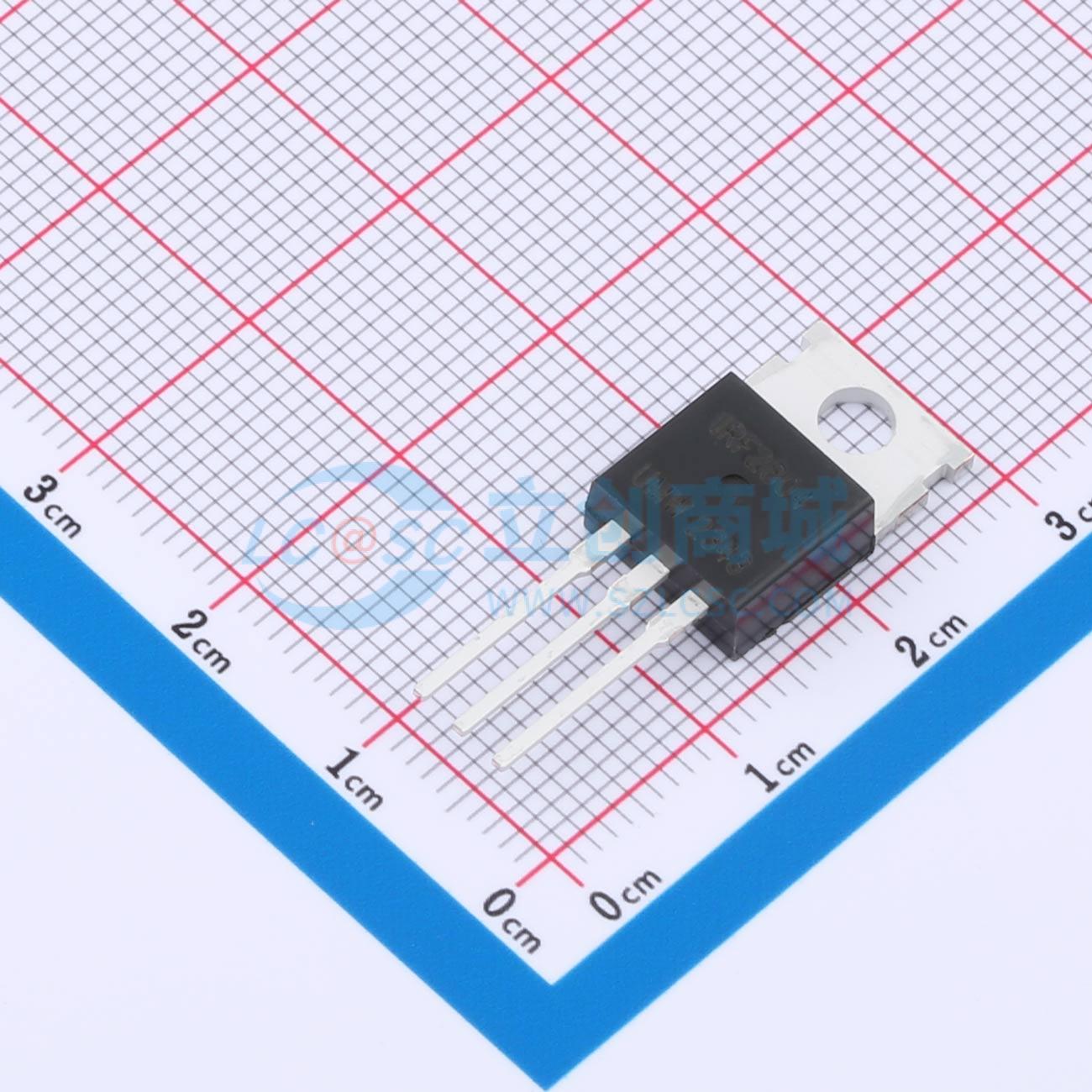

IRF2804PBF(UMW)实物图

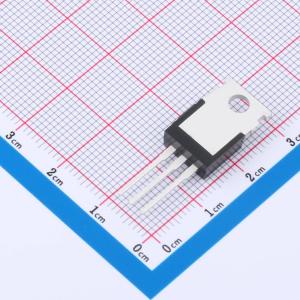

  • IRF2804PBF(UMW)商品缩略图

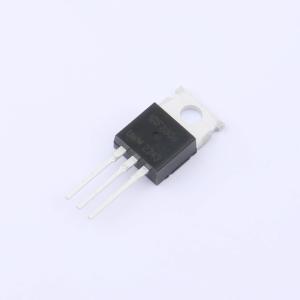

  • IRF2804PBF(UMW)商品缩略图
  • IRF2804PBF(UMW)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

IRF2804PBF(UMW)

N沟道 耐压:40V 电流:75A

描述
MOS（场效应管）
品牌名称
UMW(友台半导体)
商品型号
IRF2804PBF(UMW)
商品编号
C19100593
商品封装
TO-220​
包装方式
盒装
商品毛重
2.8787克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)40V
连续漏极电流(Id)75A
导通电阻(RDS(on))1.5mΩ@10V
耗散功率(Pd)300W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)160nC@10V
输入电容(Ciss)6.45nF
反向传输电容(Crss)840pF
工作温度-55℃~+175℃
类型N沟道
输出电容(Coss)1.69nF

商品特性

  • 漏源电压(VDS) = 40V
  • 漏极电流(ID) = 75A
  • 导通电阻(RDS(ON)) < 2mΩ (栅源电压(VGS) = 10V)
  • 导通电阻(RDS(ON)) < 2.3mΩ (栅源电压(VGS) = 4.5V)
